电子管七灯收音机调幅三波段SX-4型(小胆) DIY 怀旧套件

SX-4型(小胆)电路图

SD-4型（大胆）电路图

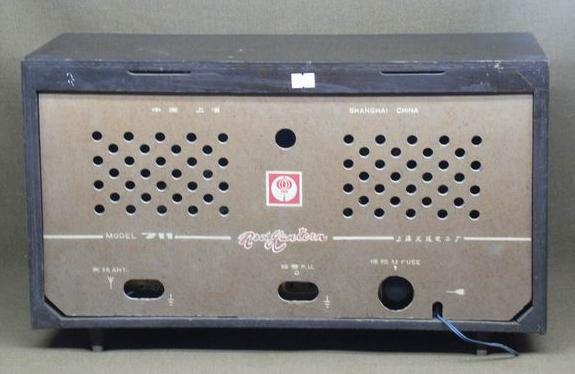

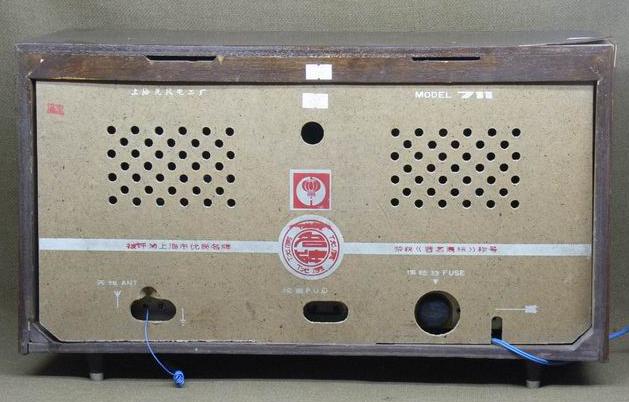

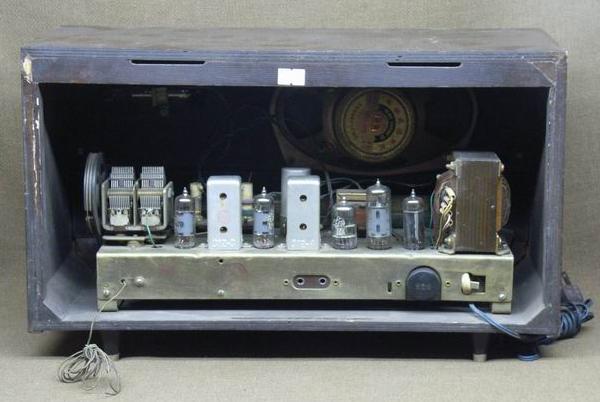

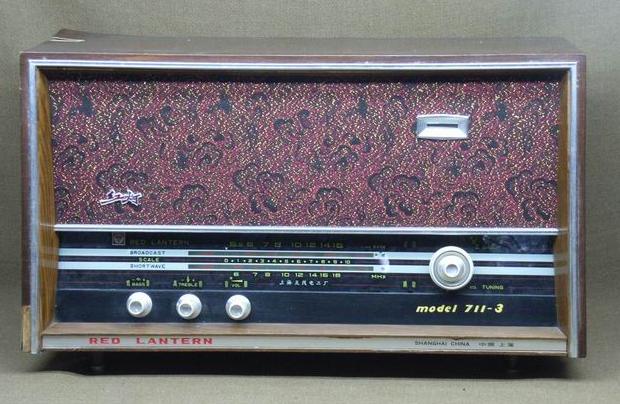

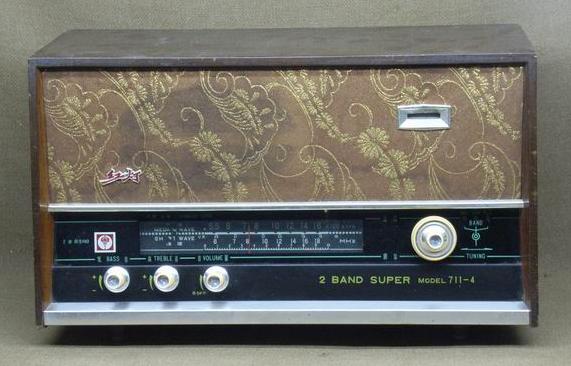

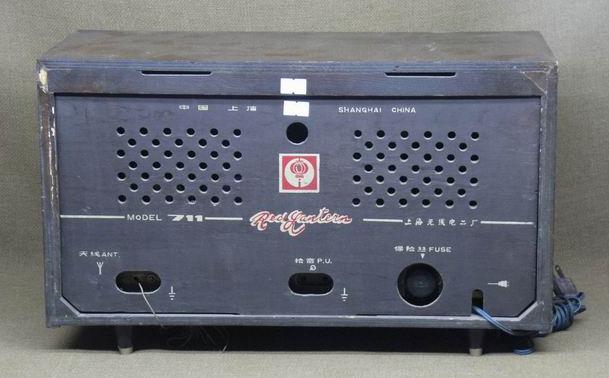

供仿红灯711收音机套件

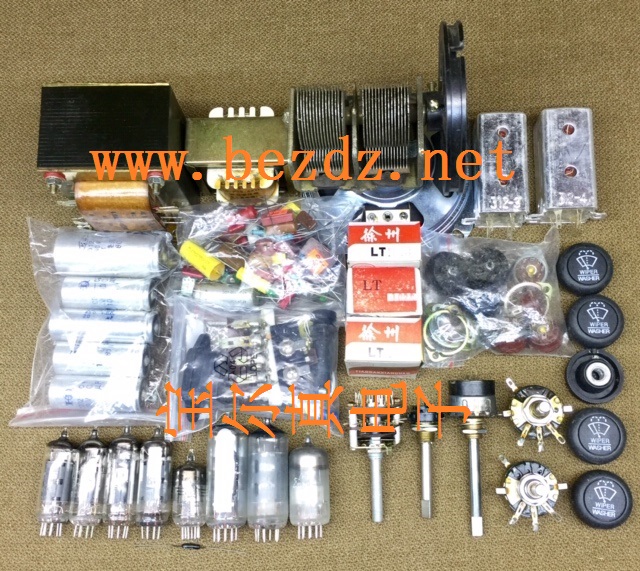

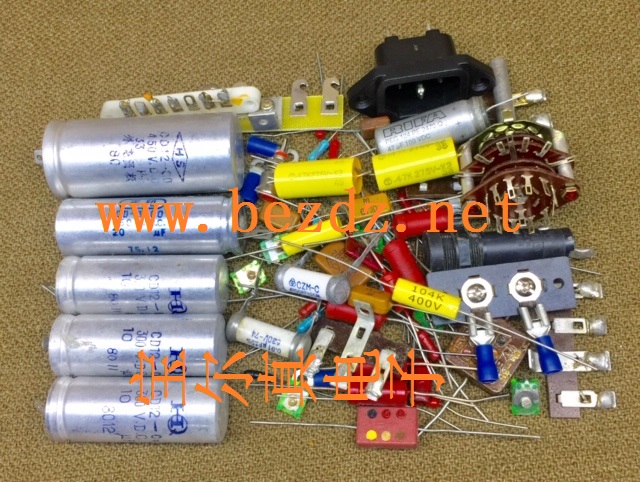

电子管七灯收音机调幅三波段SX-4型(小胆)DIY怀旧套件

电子管七灯调幅三波段SX-4型(小胆)收音机电路图

此电子管收音机套件适合有一定组装经验的爱好者购买。

调幅AM/三波段频率范围:中波 535-1605 KHZ, 短波[1] 2.3-7 MHZ, 短波[2] 6-18MHZ。

配管：6A2M,6K4M,6N2M,6P1M,6ZM4,6E2M,6H2,2AP(或2AK)共8只 单购买一套35元.

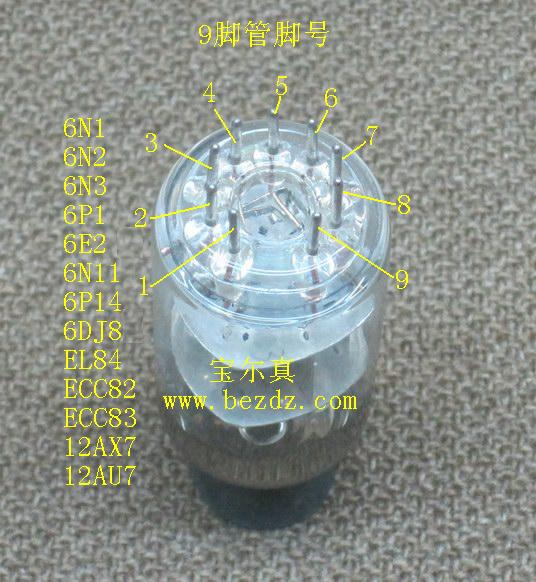

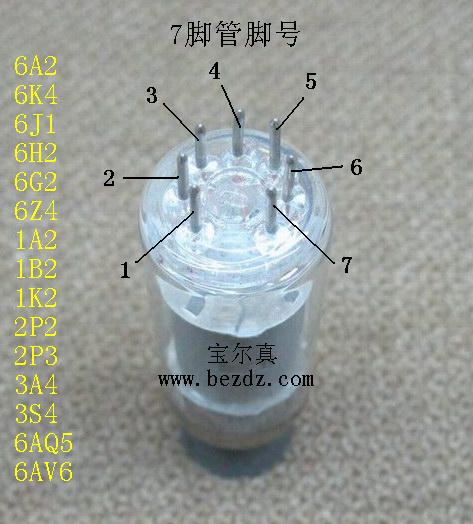

7脚管脚号 9脚管脚号

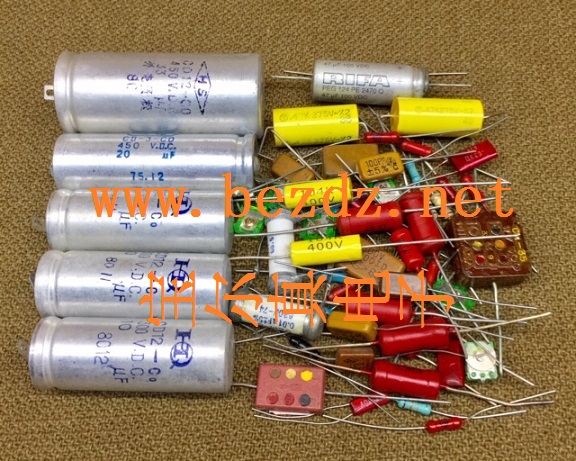

特别说明：为了满足爱好者的怀旧情结,尽量使用老库存的零件新货,中周已用465中频扫仪测好.有少数拆机件(经测试性能完好),

因零件年代久远,难免有少许锈迹,胆管有氧化白雾掉字，但不能以此为由要求退换货。

本套件附带有参考电路图,无安装接线图,无零件清单.

请买家收到货后参考电路图和实物图,自行配备线材螺钉等,慢慢安装调试即可。

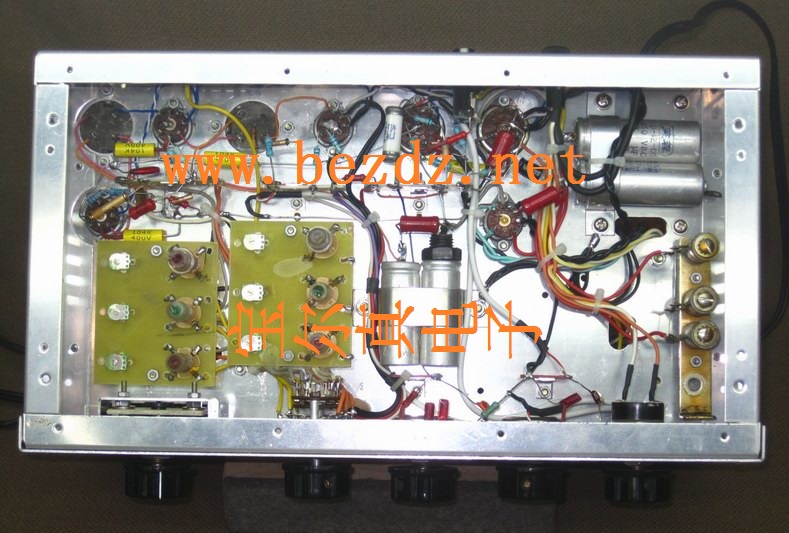

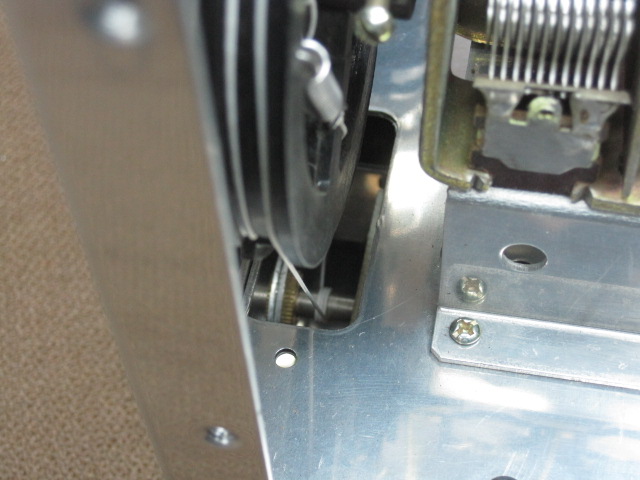

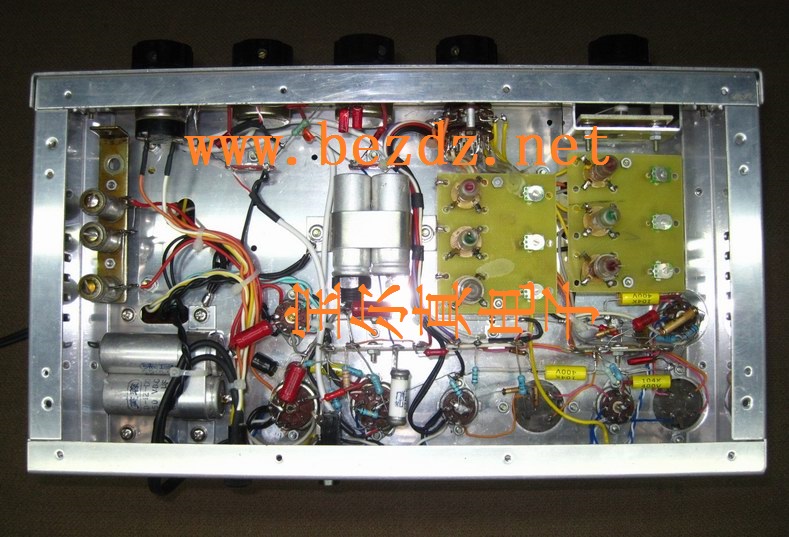

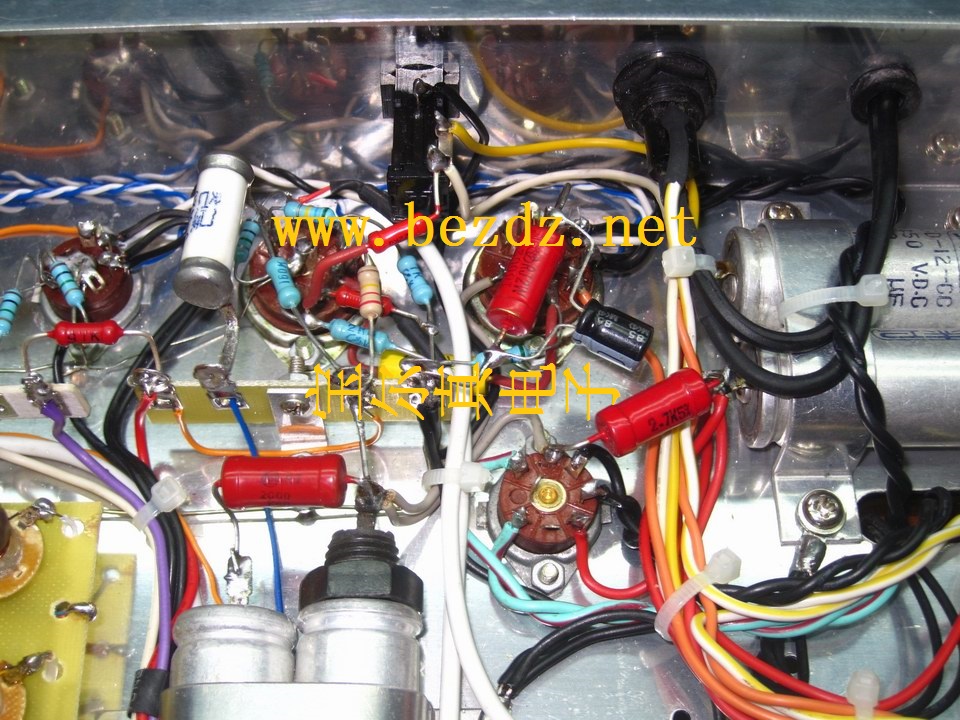

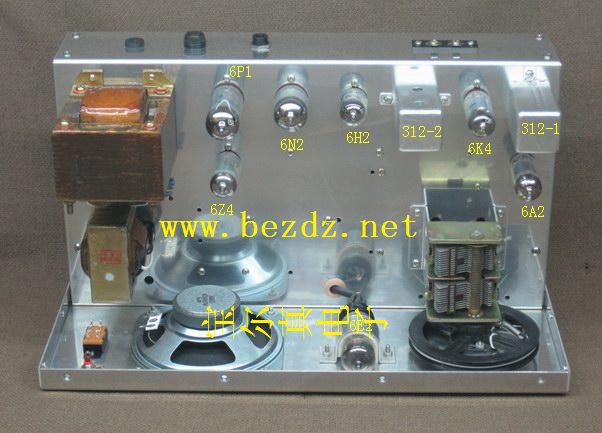

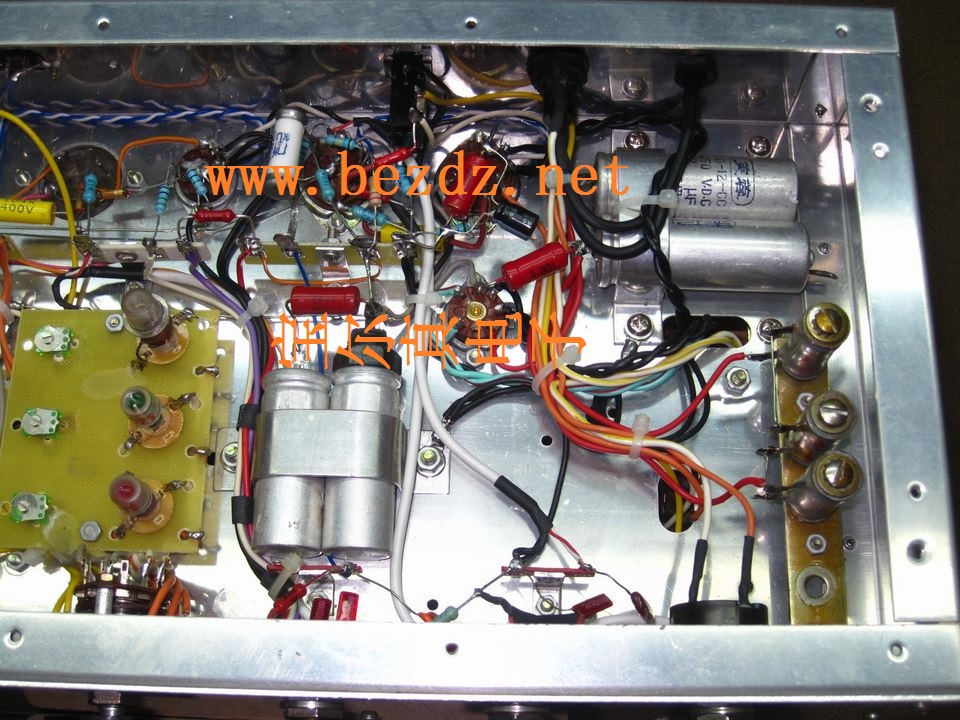

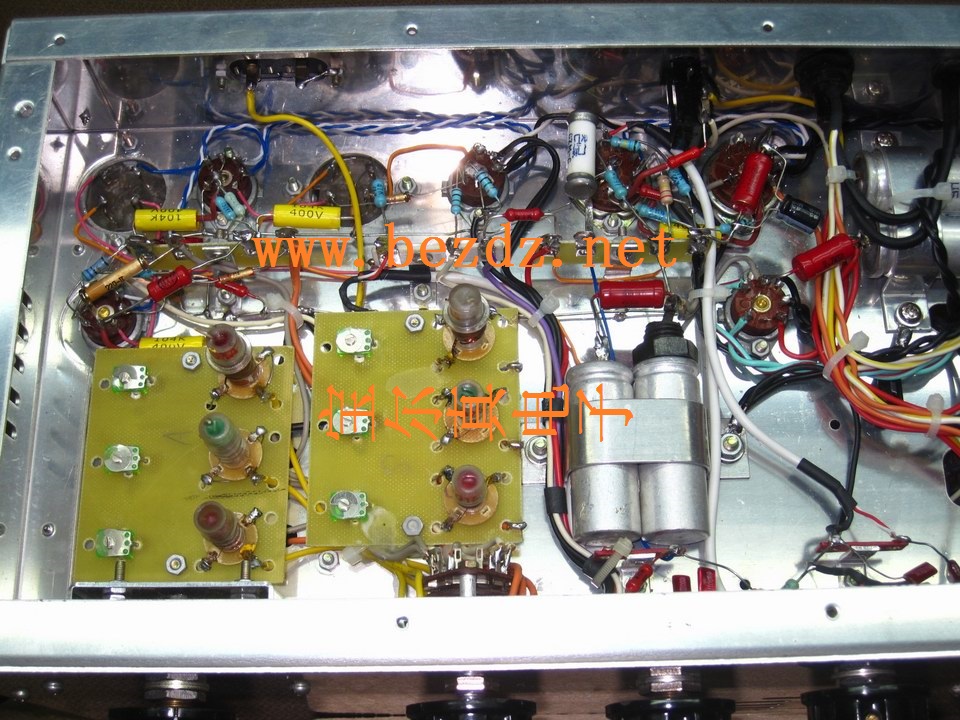

以下是安装好的SX-2型成品机内部效果图,供大家参考。

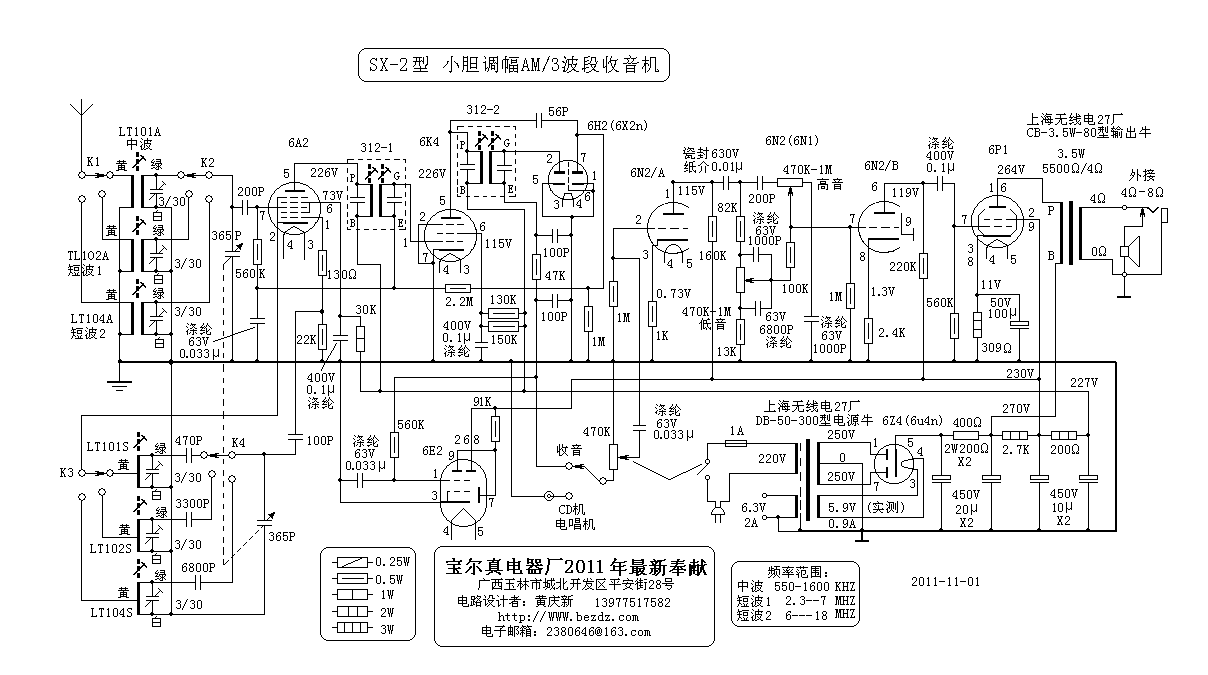

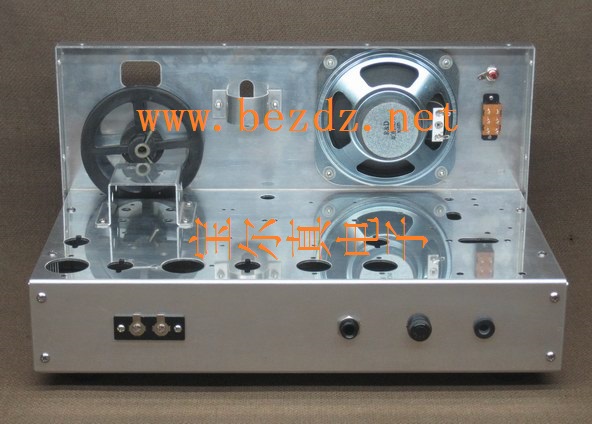

电子管（小7管）AM/3波段音机成品机 SX-2电路

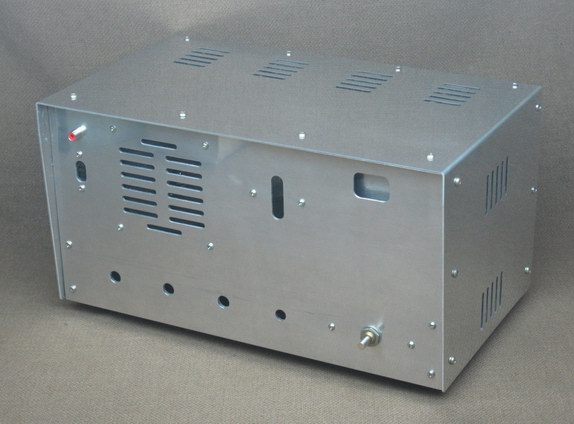

采用铝金属封闭式机壳,有很好的抗干扰收听效果。

正面照 背面照 [照1] [照2] [照3] [照4] [照5] [照6] [照7] [照8]

[照9] [照10] [照11] [照12] [照13] [照14] [照15] [照16]

调幅AM/3波段频率范围:中波 535-1605 KHZ, 短波[1] 2.3-7 MHZ, 短波[2] 6-18 MHZ。

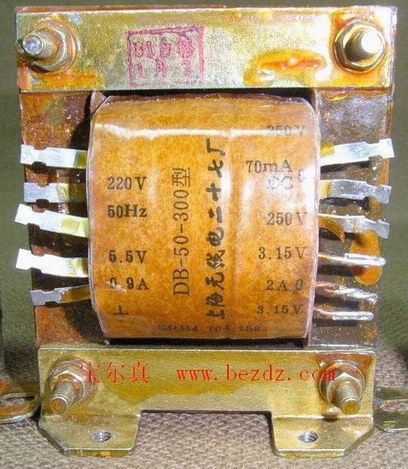

配牛:上海无线电27厂80年代产 DB-50-300型电源牛,CB-3.5W-80型输出牛。

特别说明：为了满足爱好者的怀旧情结,尽量使用老库存的零件新货,有少数拆机件(经测试性能完好),

因零件年代久远,难免有少许锈迹,但不能以此为由要求退换货。

设置:[1]有高低音调,[2]收音/电唱机(CD机)转换开关,[3]机内喇叭转换机外喇叭插座。

刻度盘还未完善好,这个就看各位买家的动手能力了。

铝机壳(铝板厚1.5MM)外形尺寸 长深高(CM) 34X20X19. 整机重5.1KG,加包装重8.6KG。

该套件 售完

该成品机 售完

收听效果:

室外天线是接在本厂五楼顶
塑皮铝电线长约10公尺用普
通电线引下二楼工作室收听,
没有接地线.中波白天收到
5个台,晚间收到10多个台，
收听效果好.

短波[1]2.3-7MHZ,
白天收到2-3个台,晚间收到
10多个台,收听效果尚可.
短波[2]6-18MHZ.白天收到
10多个台,晚间收到30多个台,
收听效果好.室内天线用普通
电线2公尺收听效果一般。

(配铝机壳,金属件,旋钮,螺钉等)

小7胆调幅3波段套件收音机,

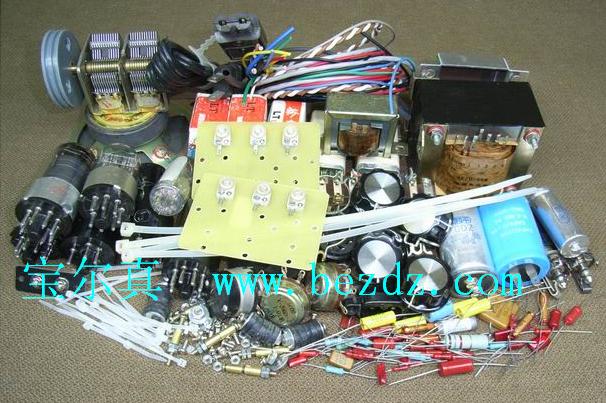

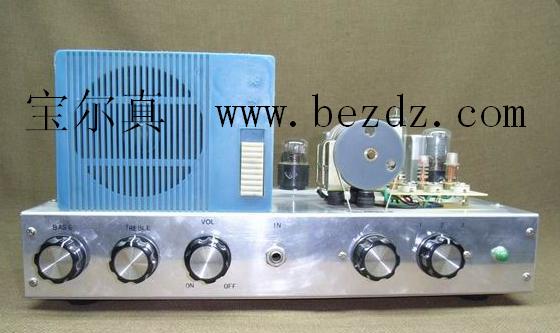

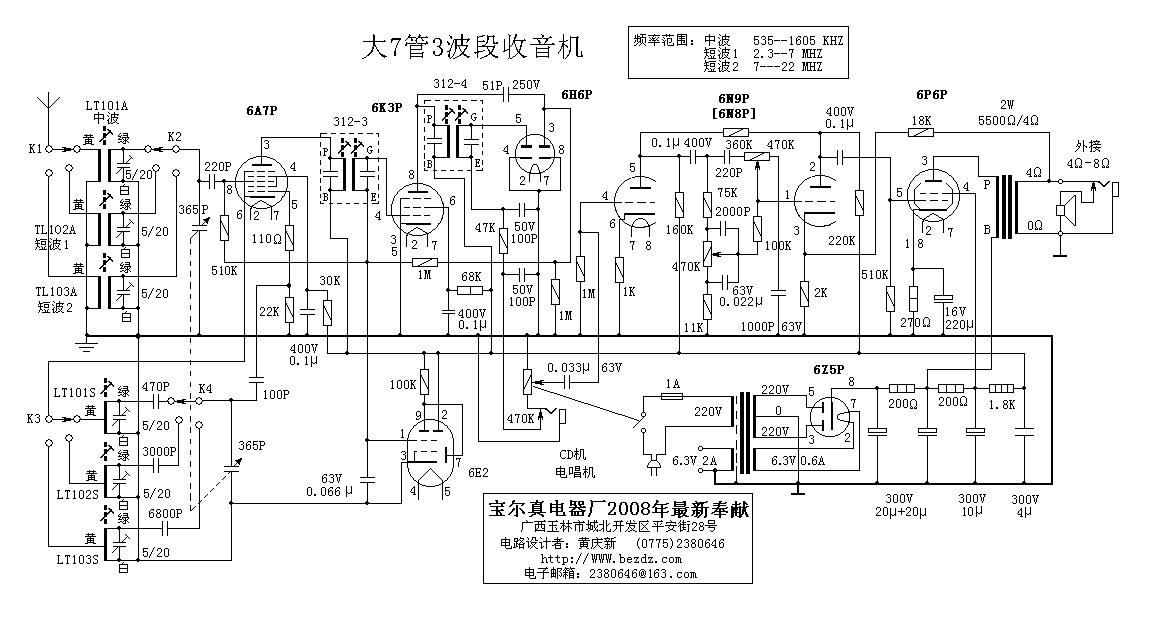

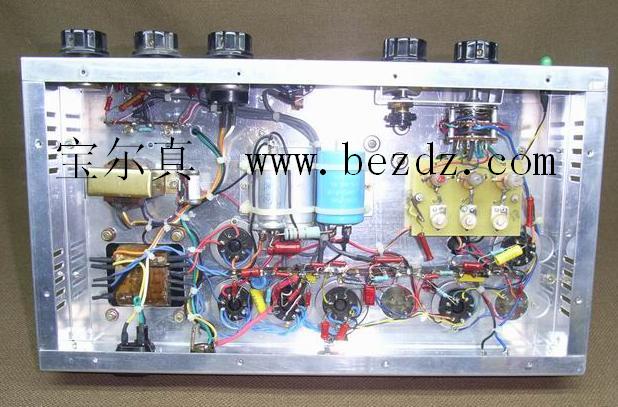

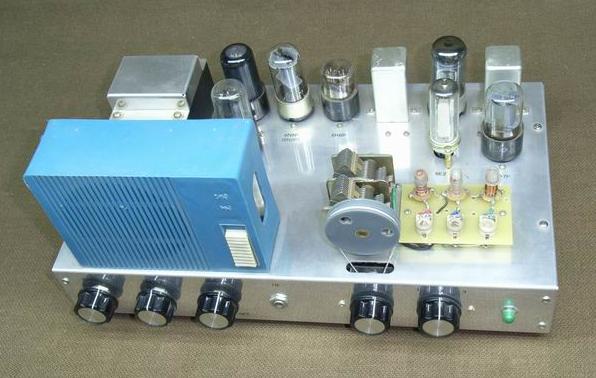

大7胆调幅3波段套件收音机

大7胆调幅3波段收音机,6A7P,6K3P,6N9P,6H6P,6P6P,6Z5P,6E2.--照1，照2，照3，照4, 照5, 照6, 电路.

调幅3波段频率范围:中波 535-1605 KHZ, 短波[1] 2.3-7 MHZ, 短波[2] 7-22 MHZ.

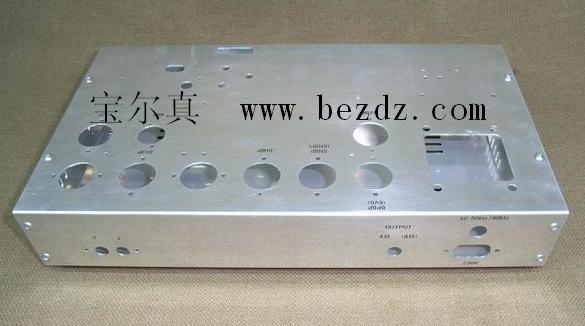

铝底盘外形尺寸 长深高(CM) 38X21X6.

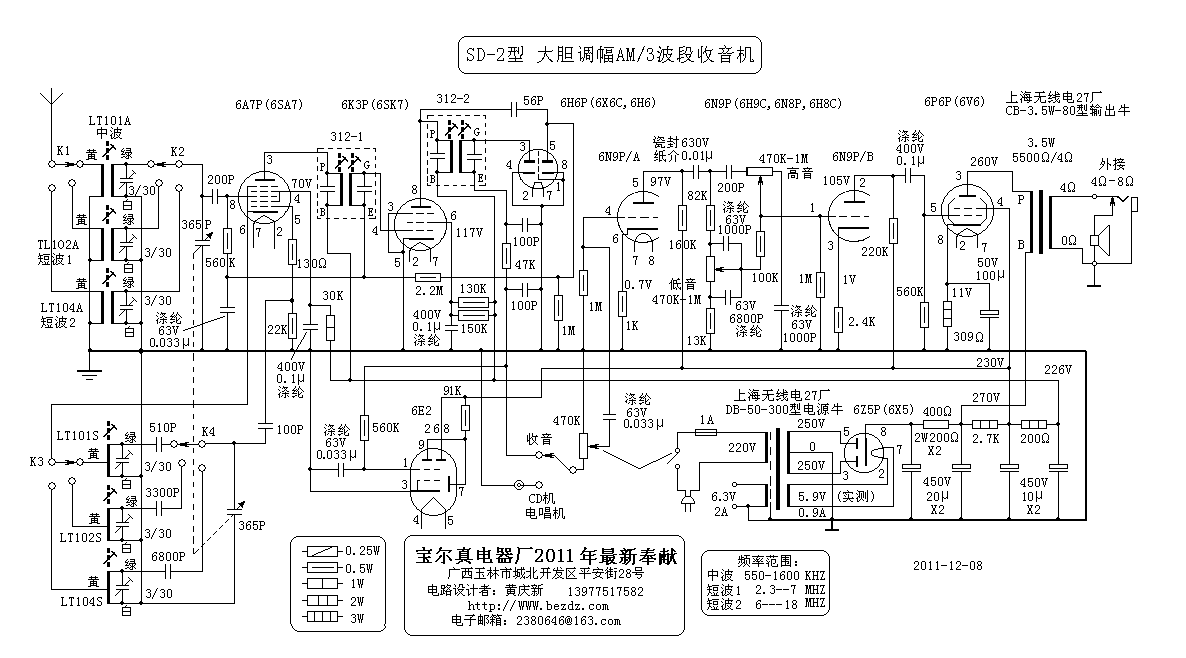

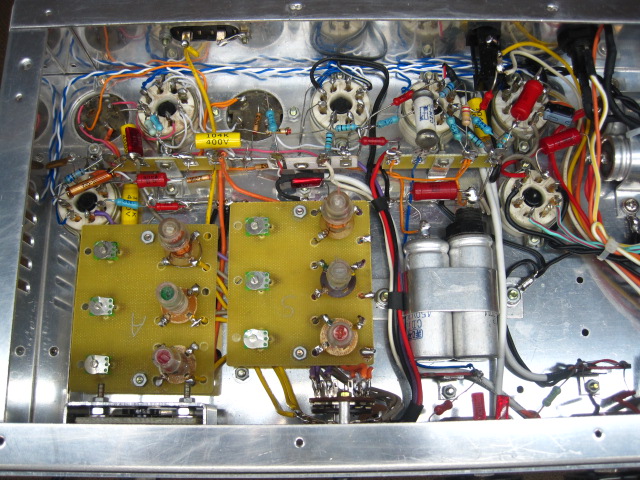

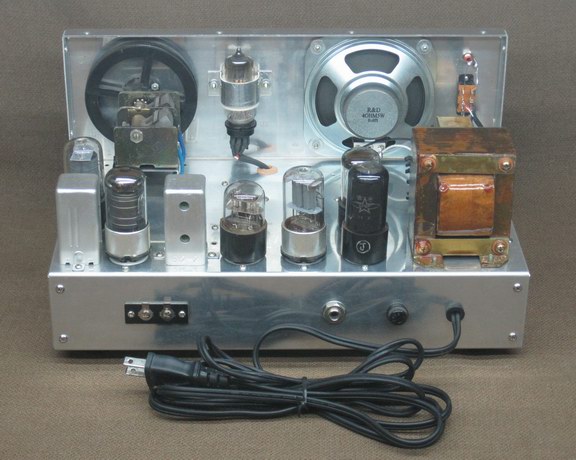

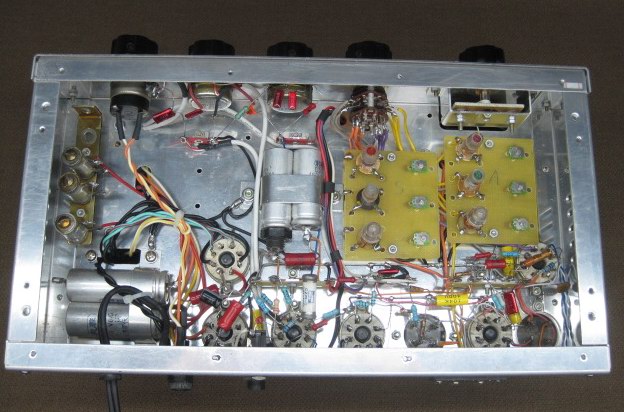

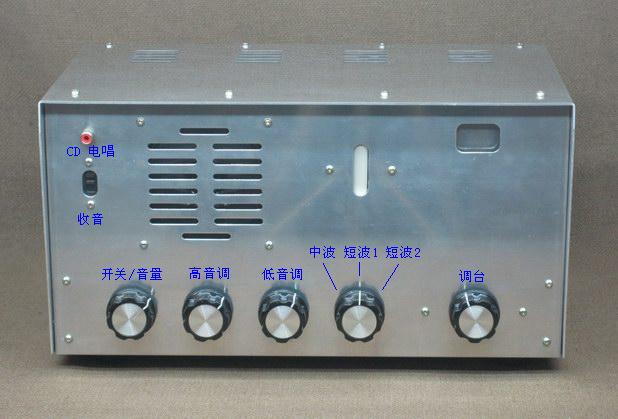

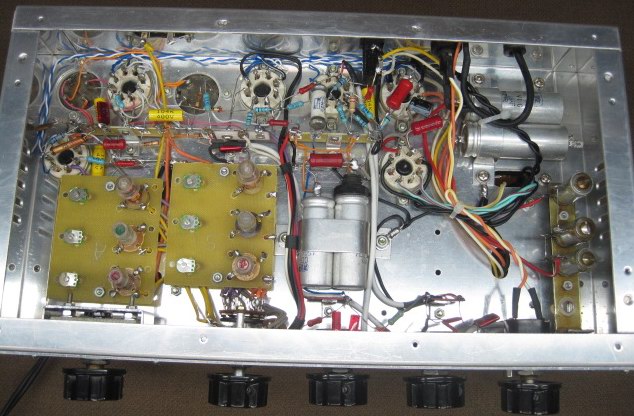

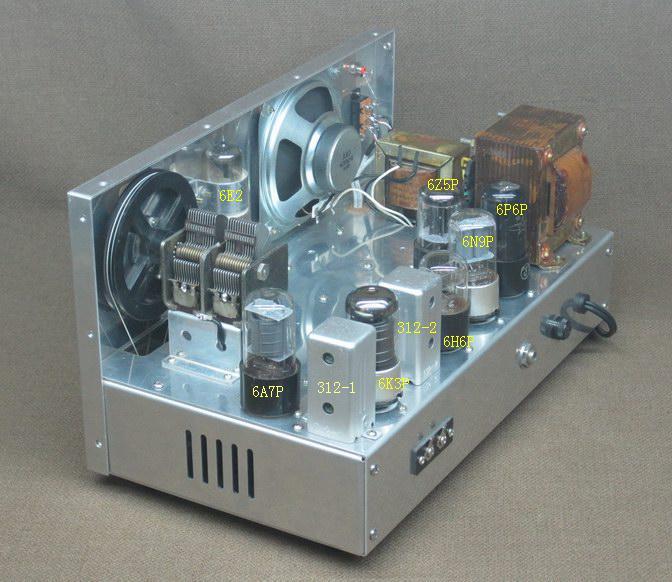

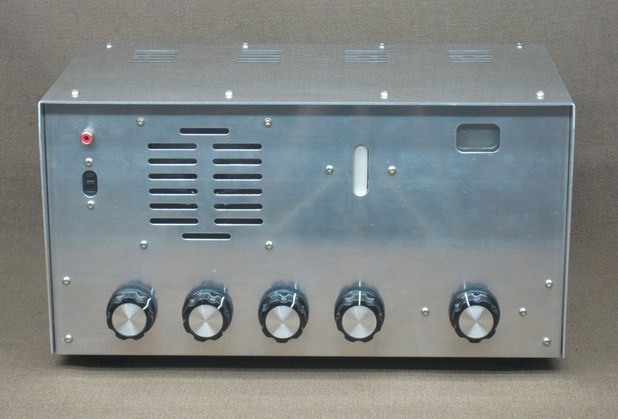

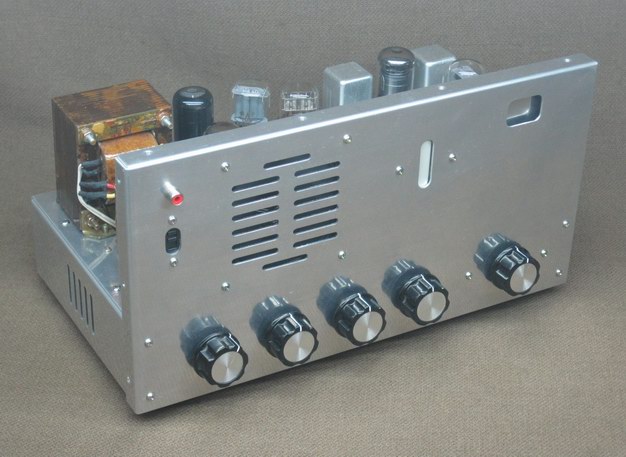

电子管交流（大管）AM/3波段音机成品机

SD-2电路

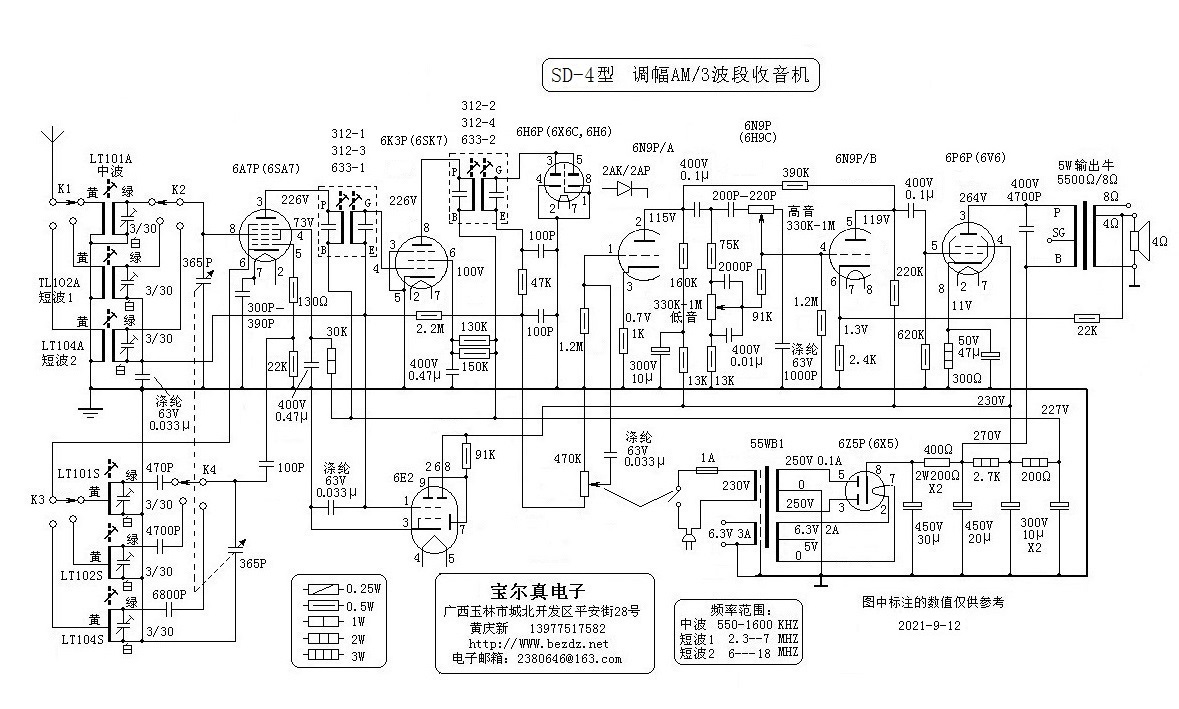

SD-4型（大胆）电路图

此电子管收音机套件适合有一定组装经验的爱好者购买。

采用铝金属封闭式机壳,有很好的抗干扰收听效果。

[照1] [照2] [照3] [照4] [照5] [照6] [照7] [照8] [照9] [照10]

[照11] [照12] [照13] [照14] [照15] [照16] [照17] [照18] 正面照 背面照

调幅AM/3波段频率范围:中波 535-1605 KHZ, 短波[1] 2.3-7 MHZ, 短波[2] 6-18 MHZ.

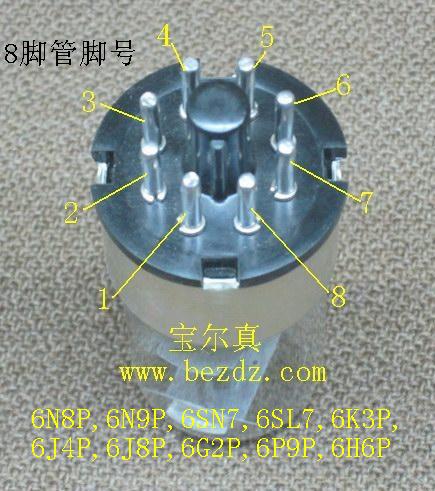

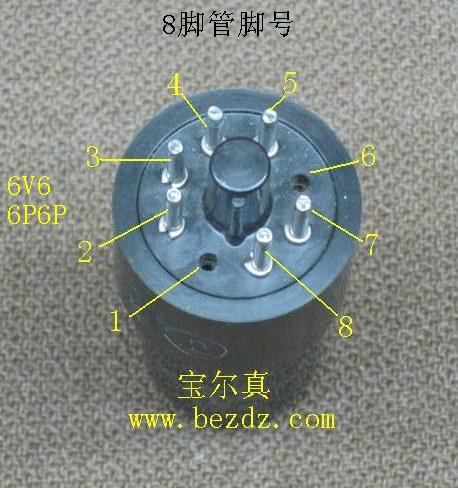

配胆:6A7P,6K3P,6N9P,6H6P,6P6P,6Z5P,6E2(共7只)。8脚管脚号[1] 8脚管脚号[2]

配牛:上海无线电27厂80年代产库存新品 DB-50-300型电源牛/CB-3.5W-80型输出牛.

特别说明：为了满足爱好者的怀旧情结,尽量使用老库存的零件新货,有少数拆机件(经测试性能完好),因零件年代久远,难免有少许锈迹,但不能以此为由要求退换货。

设置:[1]有高低音调,[2]收音/电唱机(CD机)转换开关,[3]机内喇叭转换机外喇叭插座.

刻度盘还未完善好,这个就看各位买家的动手能力了。

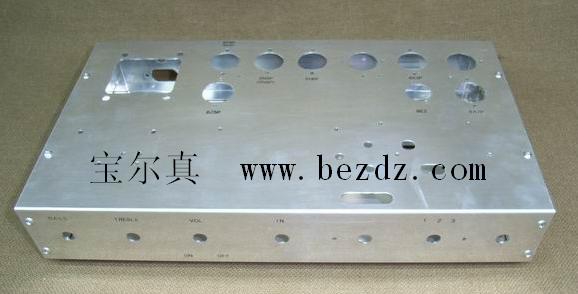

铝机壳(铝板厚1.5MM)外形尺寸 长深高(CM) 34X20X19. 整机重5.2KG,加包装重8.7KG.

该套件 售完

该成品机 售完

收听效果:

室外天线是接在本厂五楼顶
塑皮铝电线长约10公尺用普
通电线引下二楼工作室收听,
没有接地线.中波白天收到
5个台,晚间收到10多个台，
收听效果好.

短波[1]2.3-7MHZ,
白天收到2-3个台,晚间收到
10多个台,收听效果尚可.
短波[2]6-18MHZ.白天收到
10多个台,晚间收到30多个台,
收听效果好.室内天线用普通
电线2公尺收听效果一般。

供收音机,收信机配套电子管:

仿红灯711七灯调幅三波段SX-4型(小胆)收音机电路图

[1]供仿红灯711收音机 SX-4型收音机M级套管：胆管有氧化白雾,6A2M,6K4M,6N2M,6P1M,6Z4M,6E2M,6H2,2AP(或2AK) 共8只/1套35元.

[2]供仿红灯711收音机 SX-4型收音机J级套管：胆管有氧化白雾,6A2J,6K4J,6N2J,6P1J,6Z4J,6E2M,6H2,2AP(或2AK) 共8只/1套50元。

[3] SD-4型大胆3波段收音机曙光产管。SD-4型（大胆）电路图 :6A7PJ,6K3PJ,6H6P,6N9PJ,6P6PJ,6Z5PJ,6E2M. 1套7只管/76元

[4] SD-4型大胆3波段收音机南京产管。 SD-4型（大胆）电路图:6SA7GT,6SK7GT,6H6P,6H9C,6V6GT,6Z5P,6E2M.1套7只管/99元

[5] 7512型收信机用管:6A2J/1只,6K4J/3只,6J2J/3只,6H2J/2只,6P1J/1只,WY4PJ/1只,5Z4PJ/1只。1套12只管/62元

[6] 供222-1型收信机用管:6K7M/2只,6K4J/5只,6J1J/1只,6U1M/1只,6H2J/1只,6F2J/1只,6P1J/1只,WY1J/1只,WL8PJ/1只。1套14只管/80元

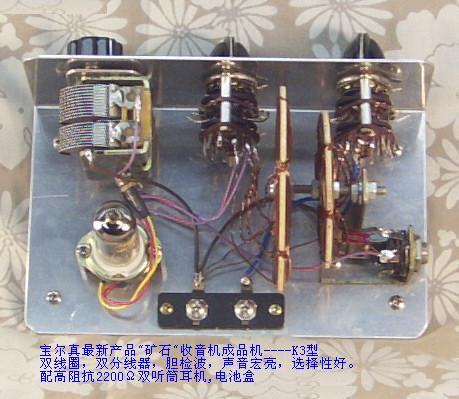

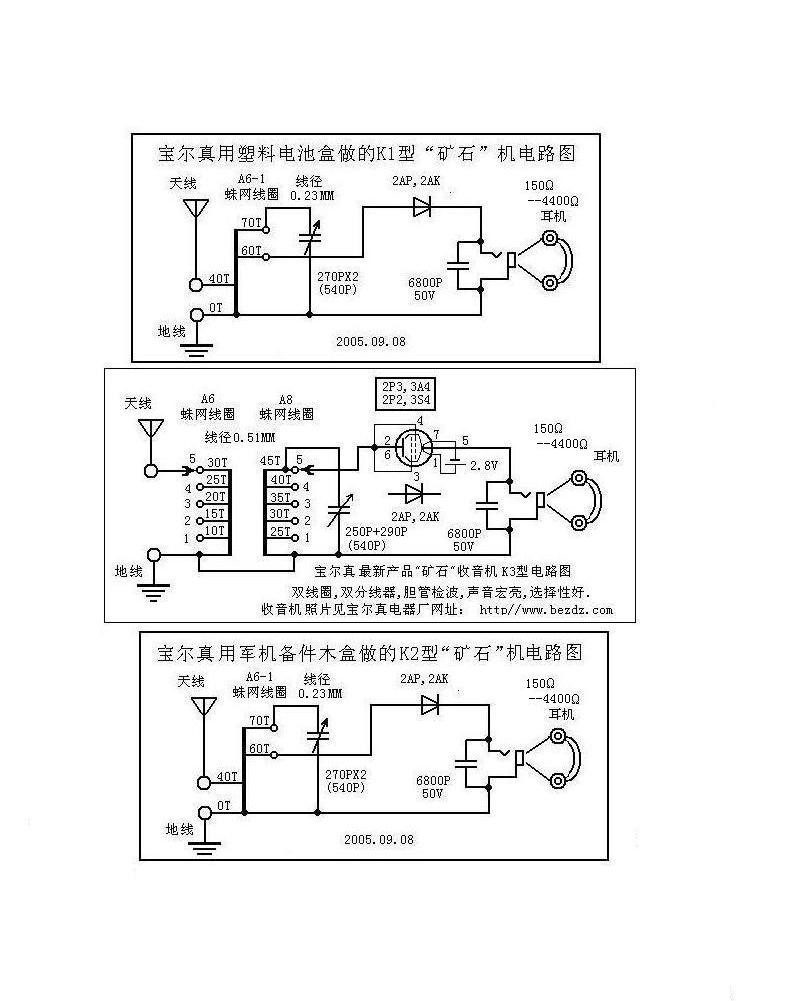

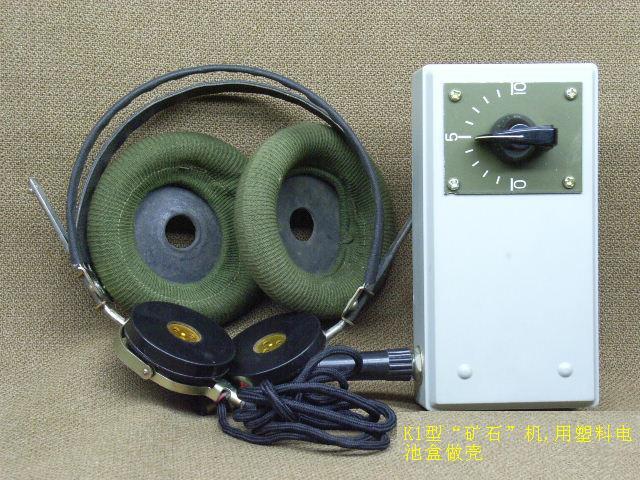

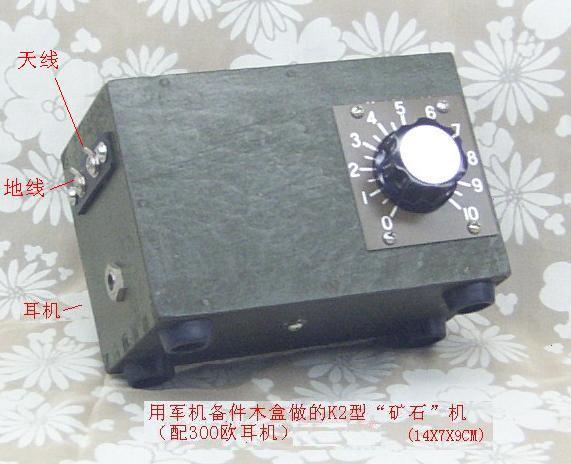

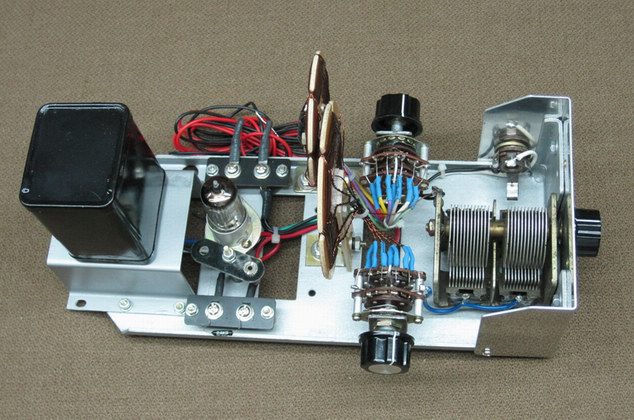

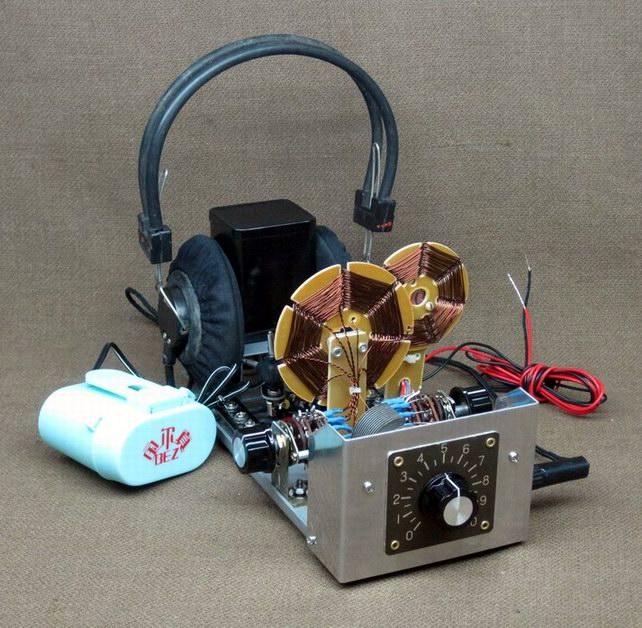

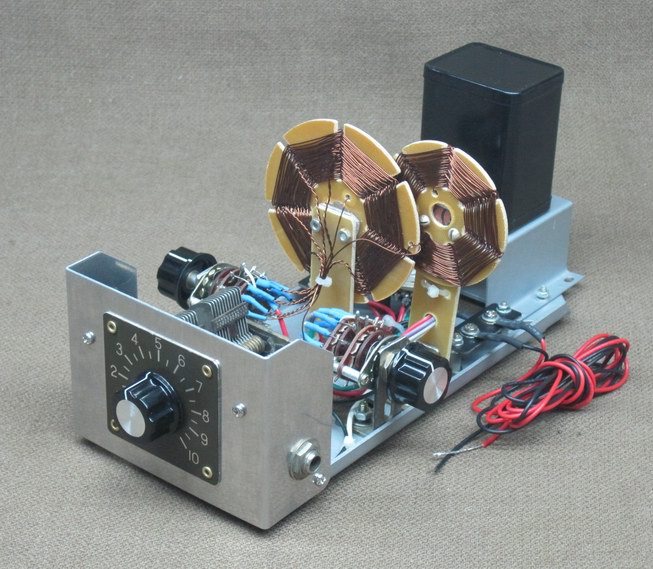

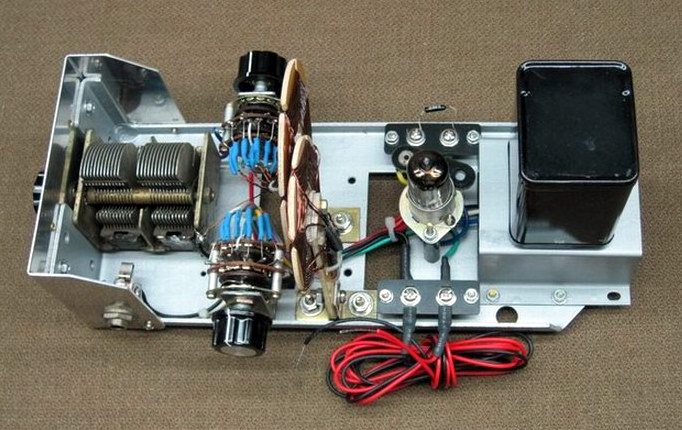

推出---最新款K4型“矿石”机. 照1，照2，照3，照4，照5， 电路。

特点：

[1]专为矿石收音机爱好者打造，多种玩法。

由于真正的检波矿石不太稳定，且价格较高，为了降低成本。所以本机只用了电子管检波或晶体管检波，

并预留了检波矿石的位置。

[2] 采用两只高Q值蛛网线圈,两只6档分线器精调双回路线圈抽头，达到最佳的接收效果.

[3] 可调节两只高Q值蛛网线圈的距离，改变其耦合度，提高选择性。

[4] 可分别采用晶体管检波或电子管(3V电供灯丝50MA)检波。

[5] 选用美国军机电源牛做阻抗匹配牛,配用国产改进型 300Ω双听筒耳机,声音宏亮清晰,比直接用2200Ω双听筒耳机还要好.

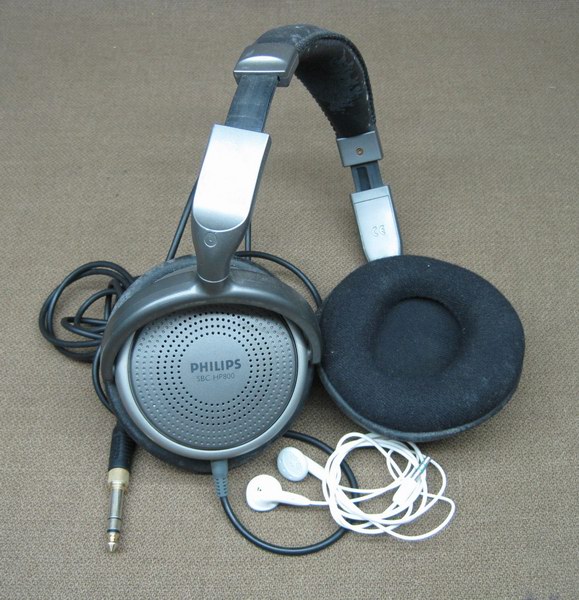

[6] 另外使用的飞利浦HP800型耳机（阻抗32欧，灵敏度104DB）和组装PSP耳机（阻抗32欧，灵敏度100DB），也有很好的效果。
[7] 外形尺寸:宽深高(CM)14X27X12, 整机重1.6KG,加包装重3KG.

【信息反馈】 摘录 湖南省新邵县 谢华松

宝尔真电器厂黄厂长你好： K4矿机今天（2011年3月22日）下午收到，谢谢您们了,专业到底还是专业，厂家毕竟是厂家，
从外观到性能比业余和家坊强多了，328元值。刚拿到您机 使用室外天线和地线，声音特大，
并可推动200mm的舌簧喇叭和加有匹配器的5W号筒喇叭，20平方内听音足够；后改用了我原自制的一
种可携带式袖珍回路天线(无须用电)，推不动喇叭等、但推耳机效果同样好！哈...哈...k4机外出
游玩完全可摆脱室外天线和地线......俺：不惜本钱要为k4机做一套漂亮的外衣高透明有机玻璃机箱.

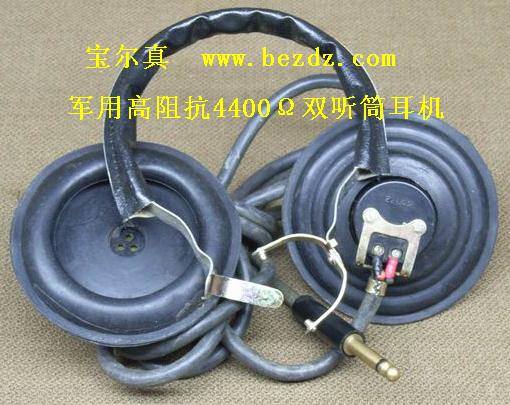

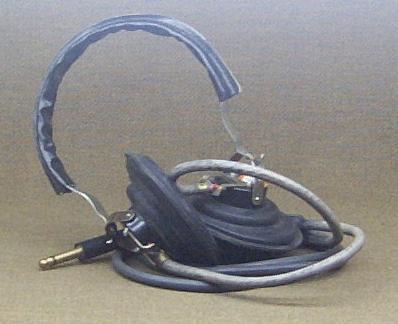

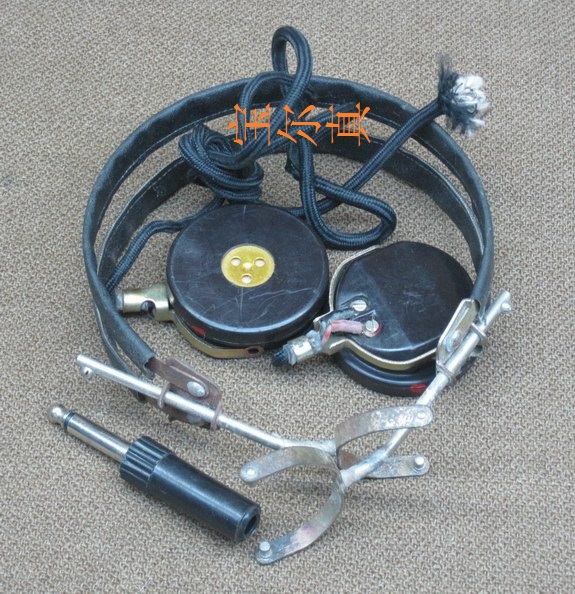

军用改进型 150Ω双听筒耳机,引线70CM，可做矿石收音机耳机(声音清晰宏亮)

耳机架有锈,配6.5插头自己焊。

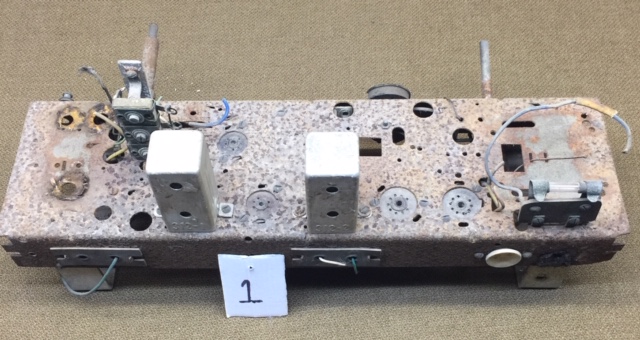

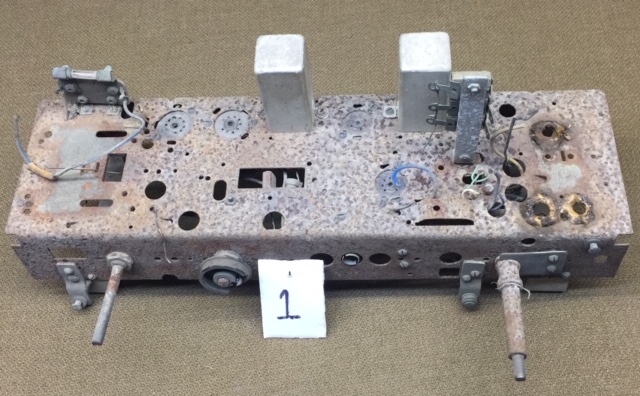

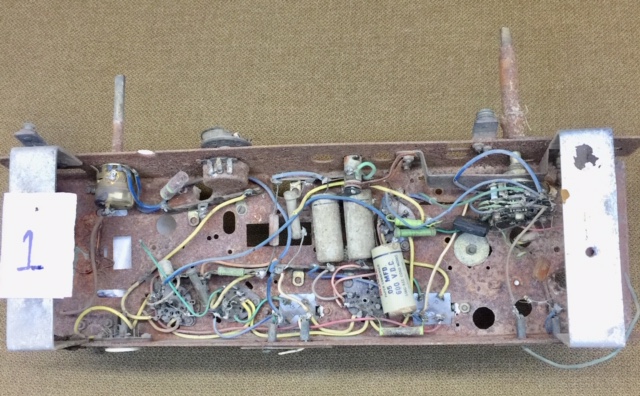

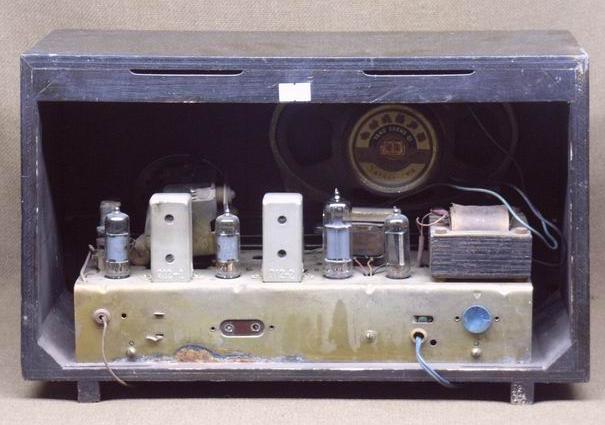

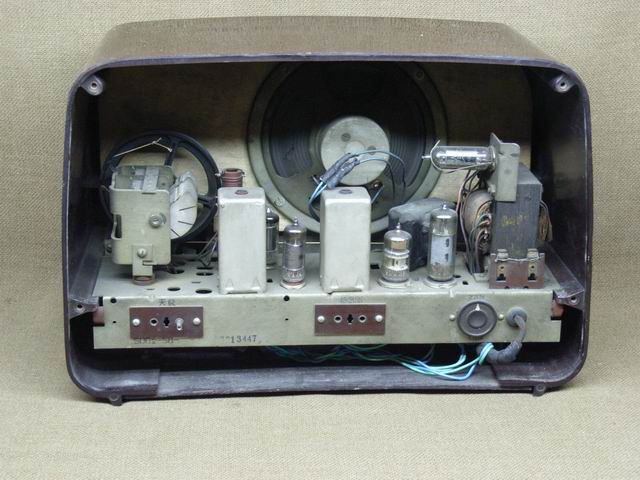

旧电子管收音机底盘,适合DIY收音机胆机胆前级.长宽355X100(mm),重1KG

1#底盘 [照1] [照2] [照3]

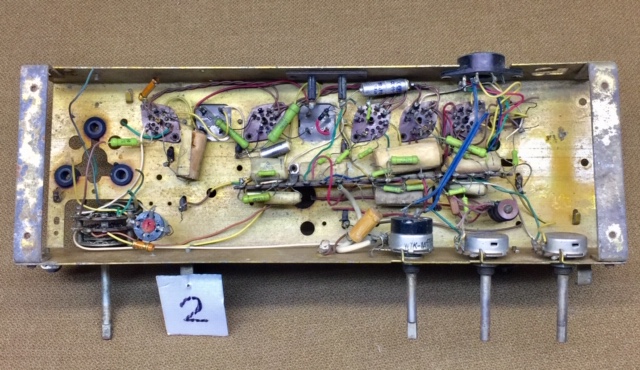

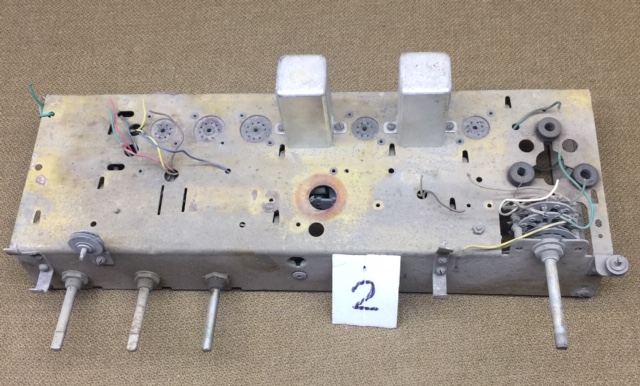

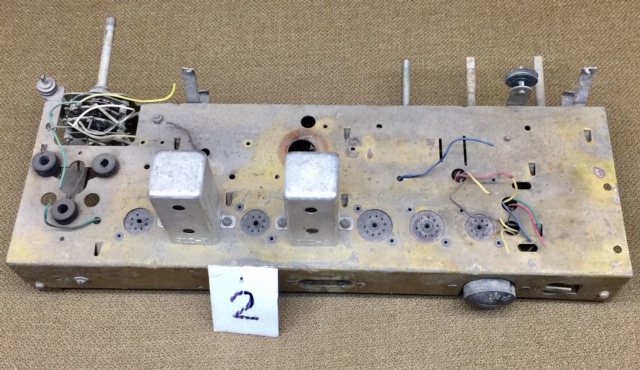

旧电子管收音机底盘,适合DIY收音机胆机胆前级.长宽348X116(mm),重1KG

2#底盘 [照1] [照2] [照3]

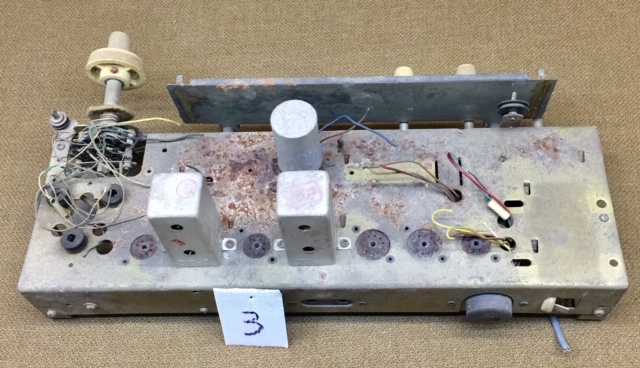

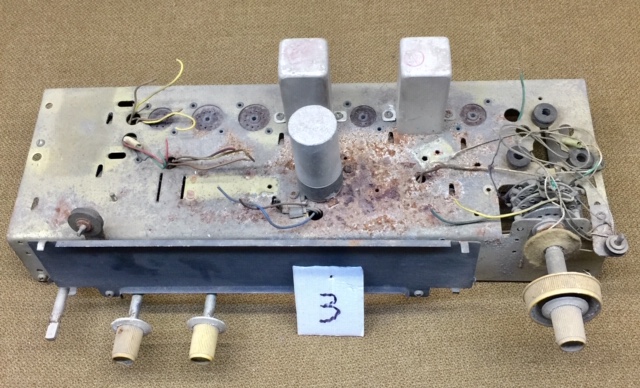

旧电子管收音机底盘,适合DIY收音机胆机胆前级.长宽348X116(mm),重1.2KG

3#底盘 [照1] [照2] [照3]

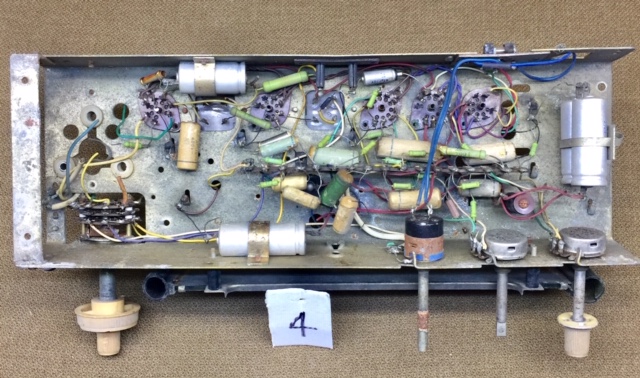

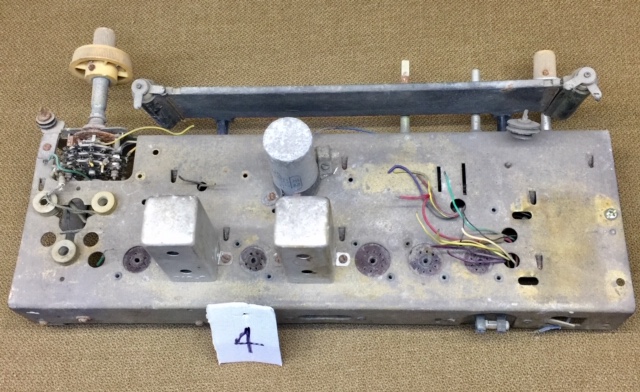

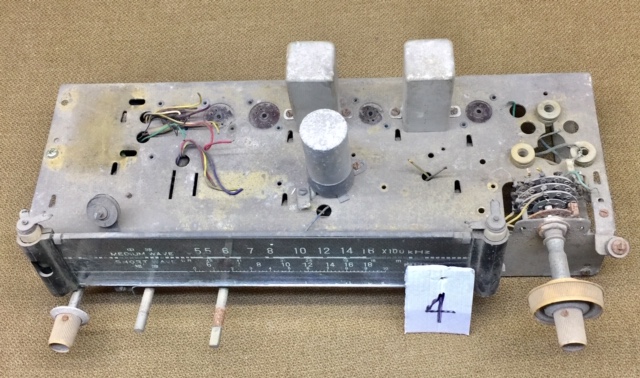

旧电子管收音机底盘,适合DIY收音机胆机胆前级.长宽348X116(mm),重1.3KG

4#底盘 [照1] [照2] [照3]

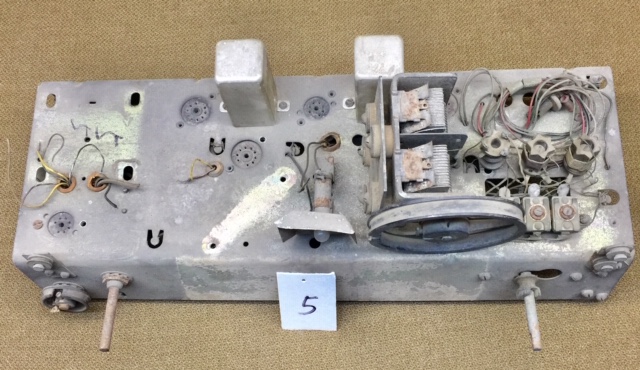

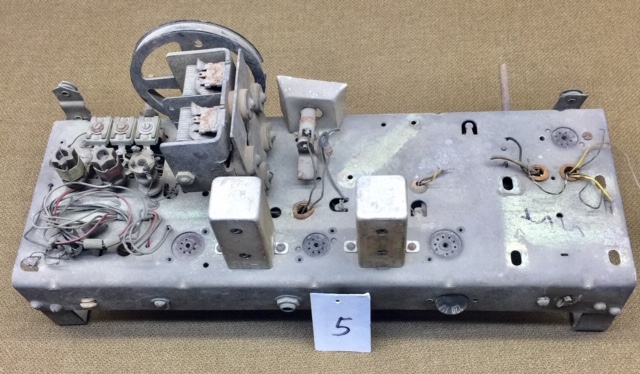

旧电子管收音机底盘,适合DIY收音机胆机胆前级.长宽370X130(mm),重0.53KG

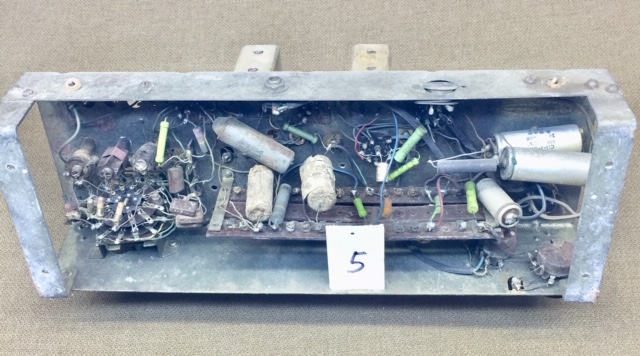

5#底盘 [照1] [照2] [照3]

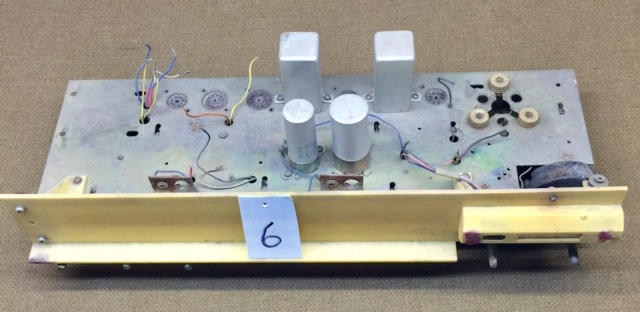

旧电子管收音机底盘,适合DIY收音机胆机胆前级.长宽400X130(mm),重1.55KG

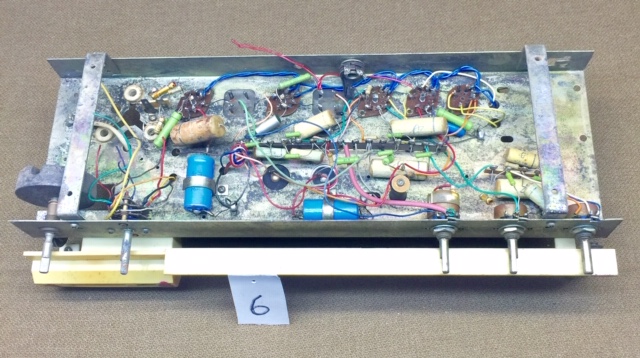

6#底盘 [照1] [照2] [照3]

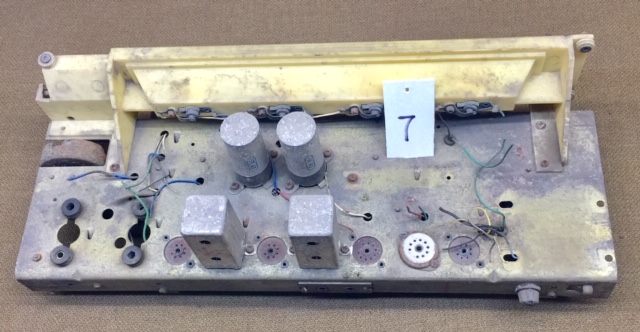

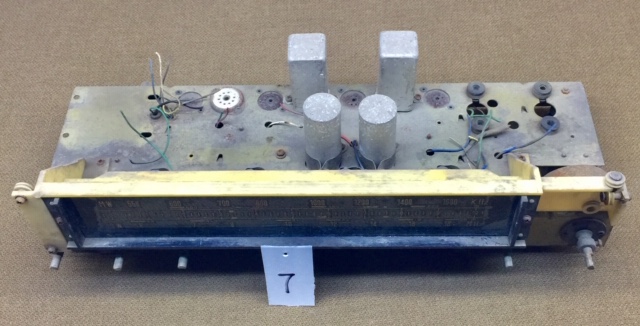

旧海燕电子管收音机底盘,适合DIY收音机胆机胆前级.长宽410X130(mm),重1.78KG

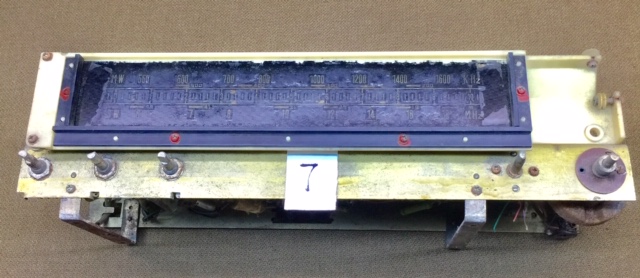

7#底盘 [照1] [照2] [照3] [照4]

旧海燕电子管收音机底盘,适合DIY收音机胆机胆前级.长宽410X130(mm),重1.86KG

8#底盘 [照1] [照2] [照3] [照4]

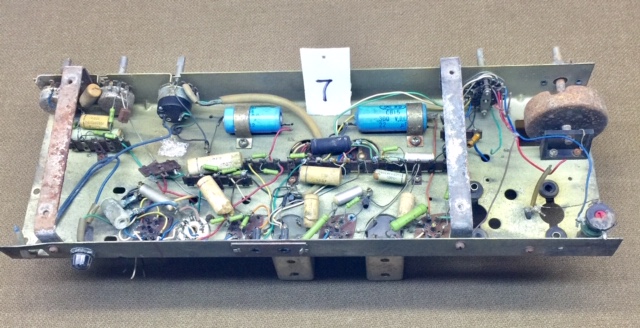

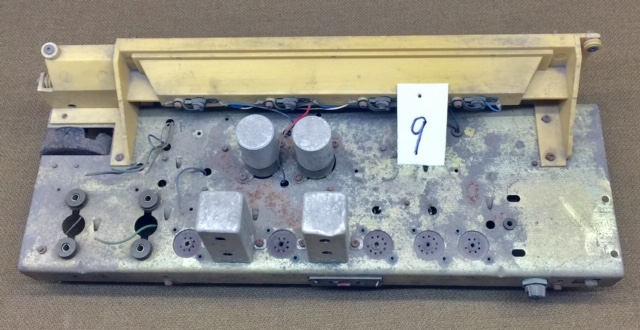

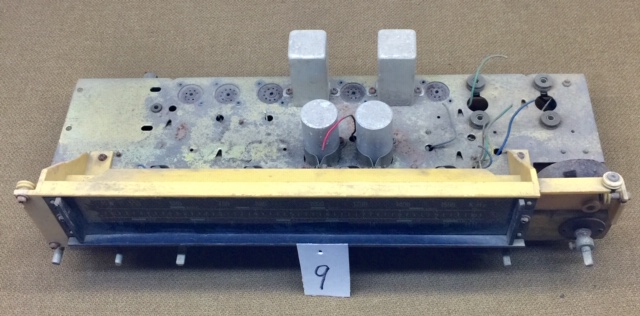

旧海燕电子管收音机底盘,适合DIY收音机胆机胆前级.长宽410X130(mm),重1.82KG

9#底盘 [照1] [照2] [照3] [照4]

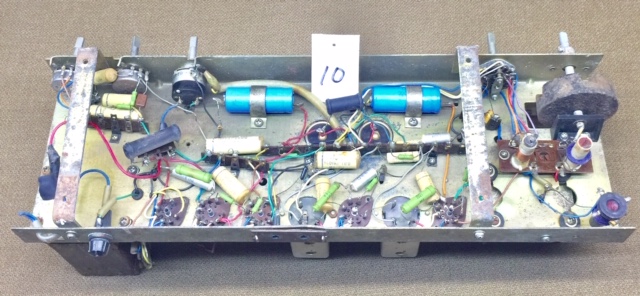

旧电子管收音机底盘,适合DIY收音机胆机胆前级.长宽410X116(mm),重3.69KG

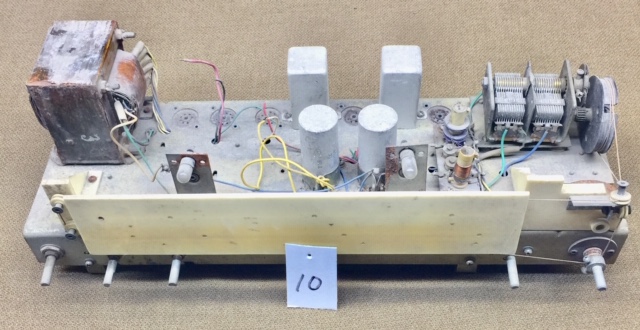

10#底盘 [照1] [照2] [照3] 电源变压器通电正常.

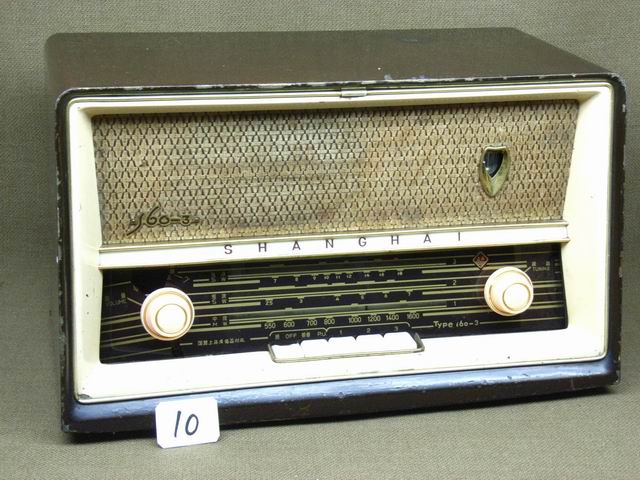

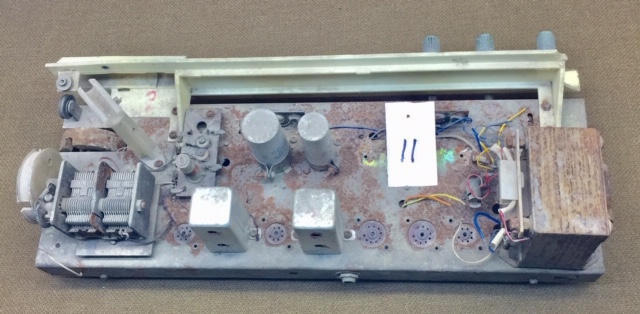

旧电子管收音机底盘,适合DIY收音机胆机胆前级.长宽400X130(mm),重3.27KG

11#底盘 [照1] [照2] [照3] 电源变压器通电正常.

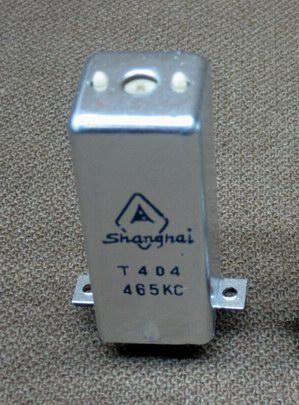

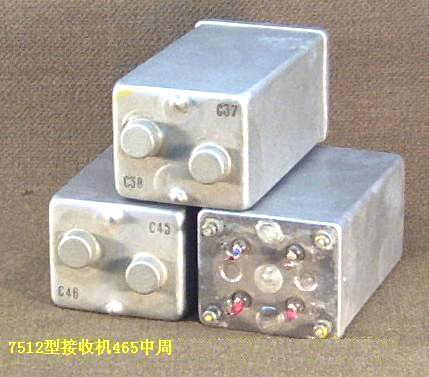

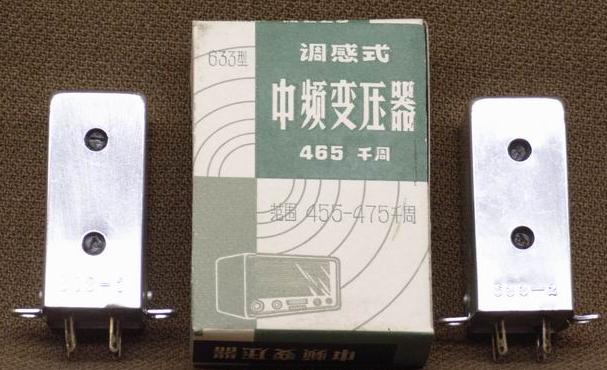

中周633七股线并绕(盒装)效果好。633-1,633-2已用465中频扫仪测好。

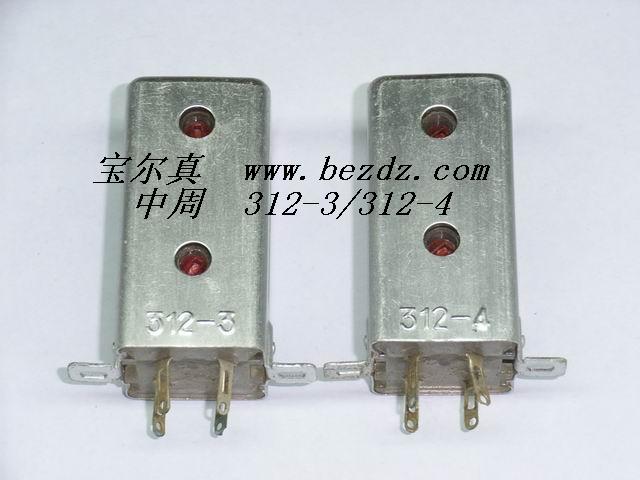

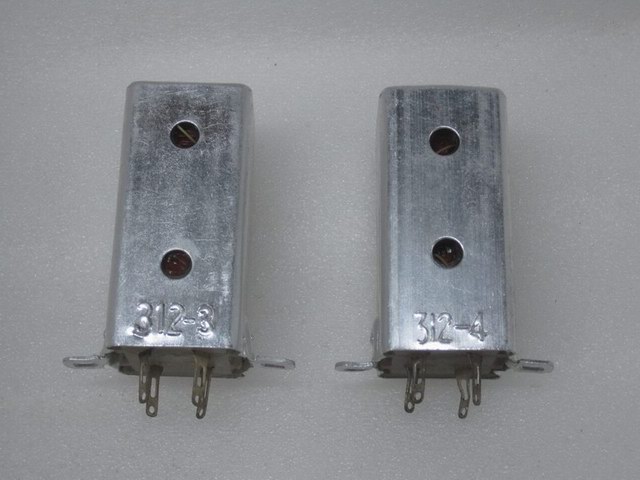

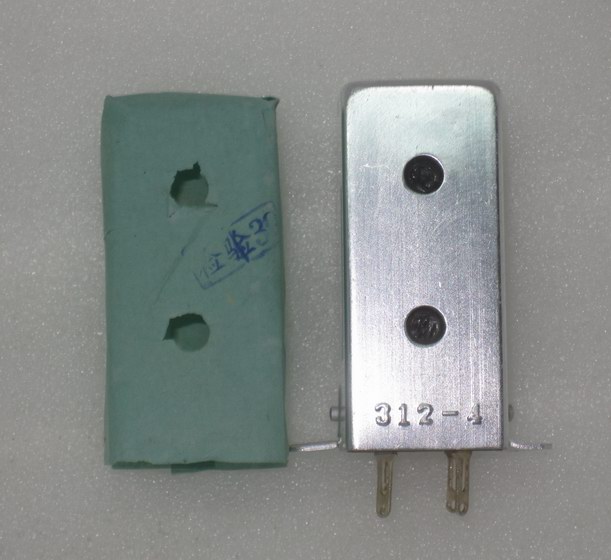

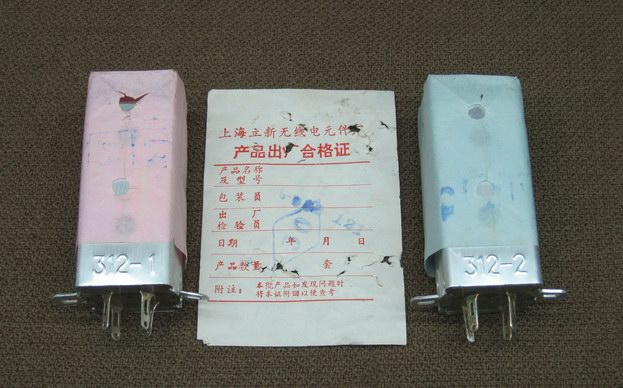

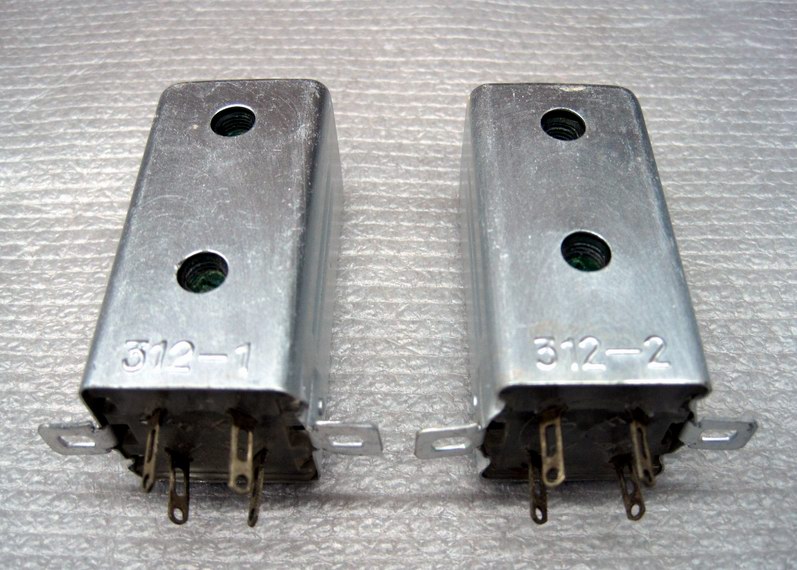

可直换 312-1/312-2，312-3/312-4 效果好。

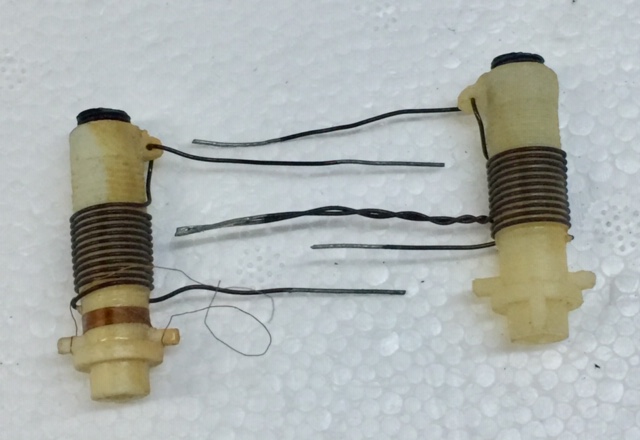

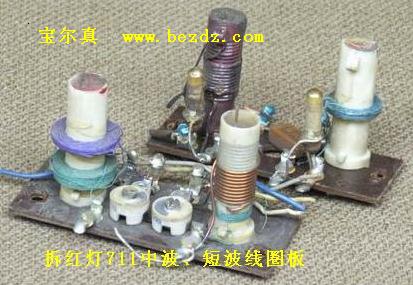

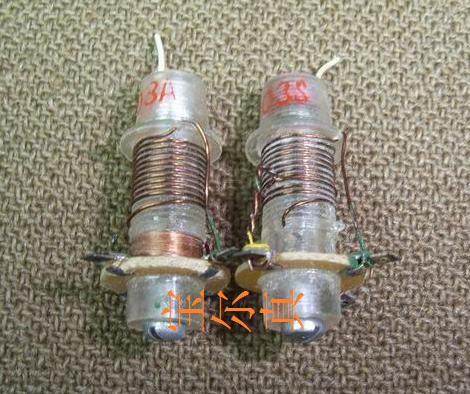

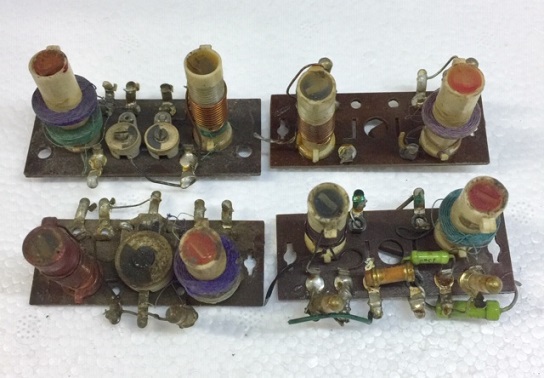

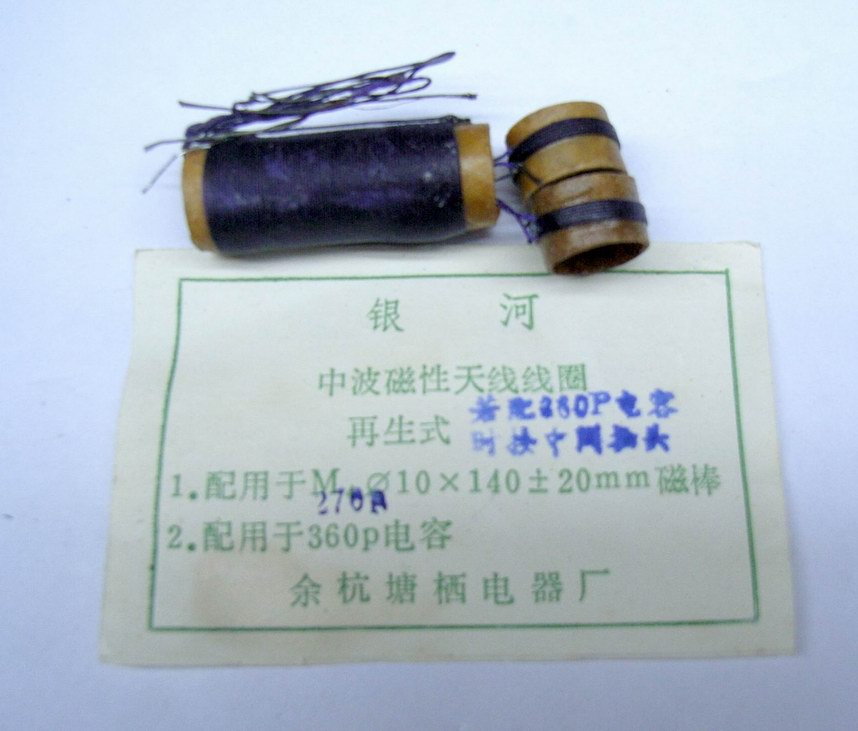

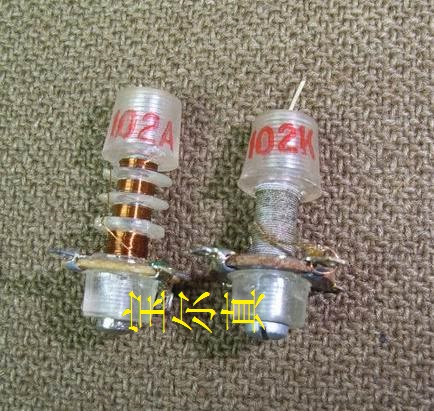

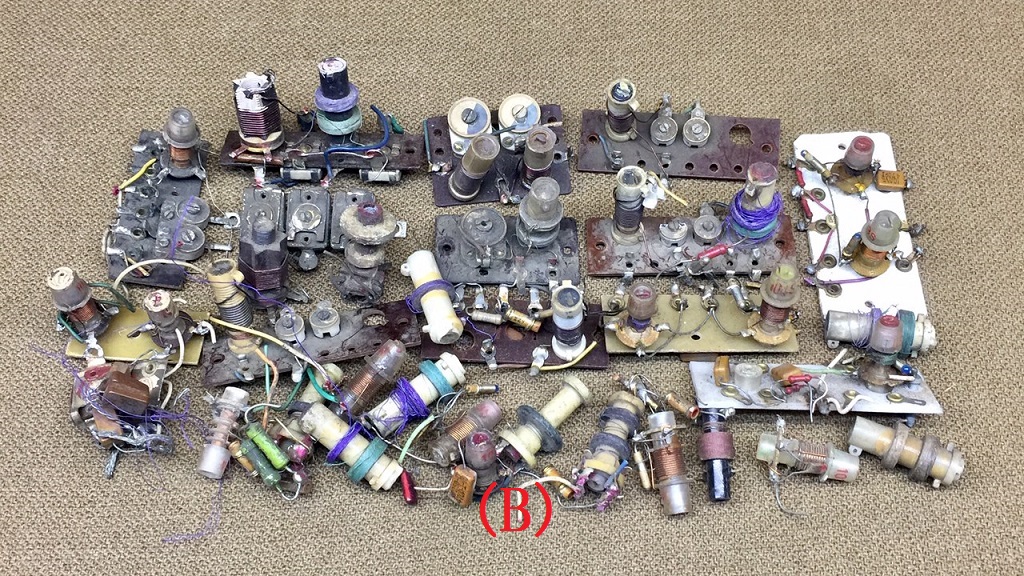

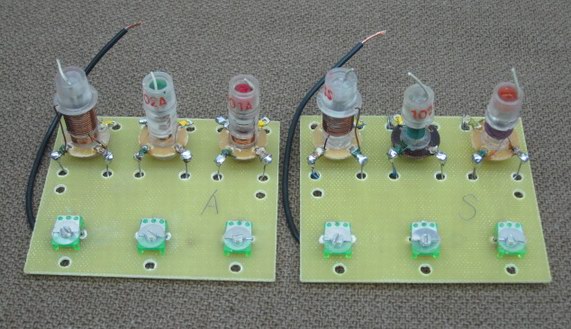

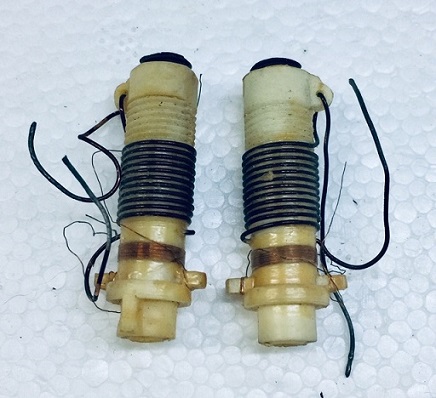

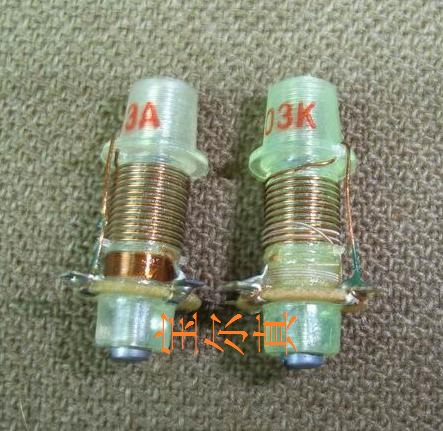

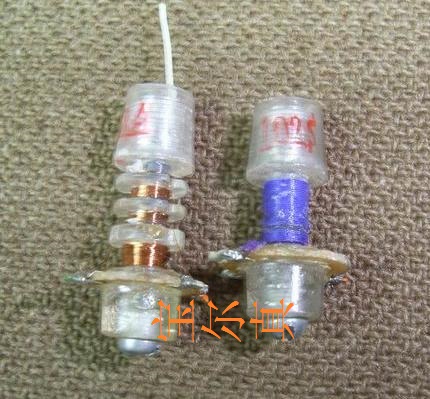

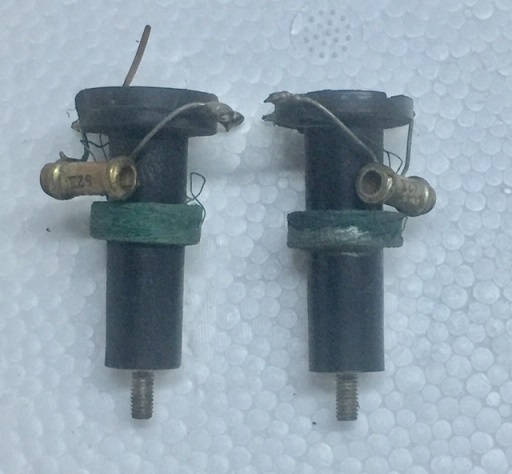

注:下列收音机中波,短波线圈,是国内的无线电厂70-90年代生产的库存新品。每套线圈为天线线圈一只/振荡线圈一只。S配6A2,6A7P，K配6U1.

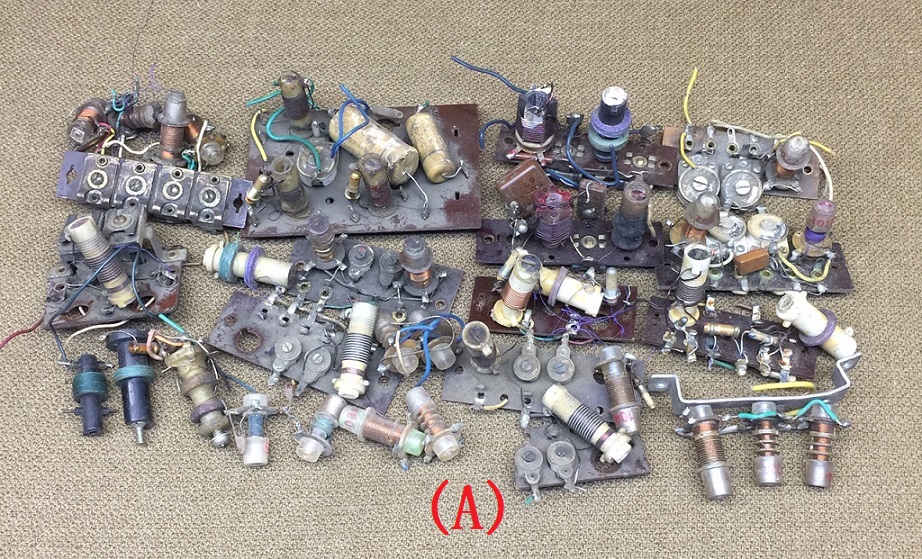

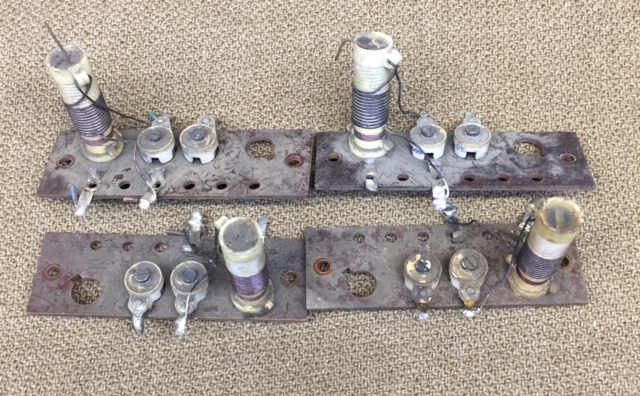

随机包装拆各种收音机中短波天线振荡线圈板各一块。

测线圈通，不包零件好坏。

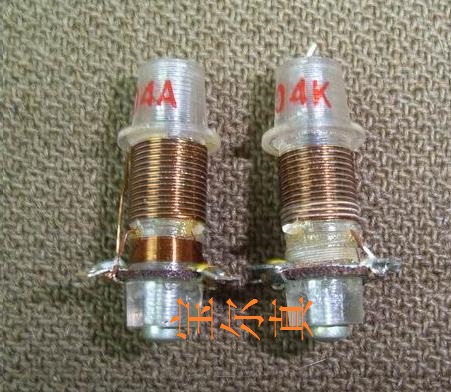

拆收音机101A,104A天线线圈板//101S,104S振荡线圈板各1块

不包线圈零件好坏.

拆7512机高频率瓷管线圈15只，1.5兆周-25兆周,瓷管直径18mm,长46mm.其中10只是可调铜芯变感线圈.

7512电路

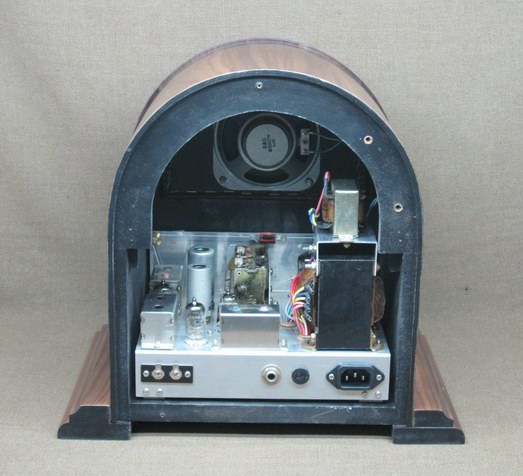

宝尔真 8只电子管调频（FM 88-108MHZ）单声道收音机。照1，照2，照3，

6J1 X4，6N3 X1，6H2 X1，6Z4 X1，6P1 X1. 纤维板五合板机箱,外形尺寸:长深高(CM)34.5X24.5X32 整机重6.8KG,加包装重9KG.

上海85年产全新铁壳JWY-3型晶体稳压电源，直流稳压1.5-6V可调，输出电流150mA。适用于1.5V-6V的晶体管收音机外供电。

照1, 照2, 照3.尺寸:90X60X43mm.重0.4KG.铁壳有橙色,紫红色,蓝色,,灰白色。

可用作各种1.5V-6V干电池充电。充电时间每次4-10小时.30多年来本人都用此法对干电池充电,效果很好,干电池的使用寿命沿长4-6倍.充一节电池调输出1.6V-1.7V.充两节电池调输出3.2V-3.4V. 充三节电池调输出4.8V-5.1V. 充四节电池调输出6.4V-6.8V,

上海85年产全新塑壳JWY-4型晶体稳压电源，直流稳压3-6V可调，输出电流300mA。适用于3V-6V的晶体管收音机外供电。

照1,照2,照3 尺寸:80X55X55mm.重0.41KG。

可用作各种1.5V-6V干电池充电。充电时间每次4-10小时.30多年来本人都用此法对干电池充电,效果很好,干电池的使用寿命沿长4-6倍.充一节电池调输出1.6V-1.7V.充两节电池调输出3.2V-3.4V. 充三节电池调输出4.8V-5.1V. 充四节电池调输出6.4V-6.8V,

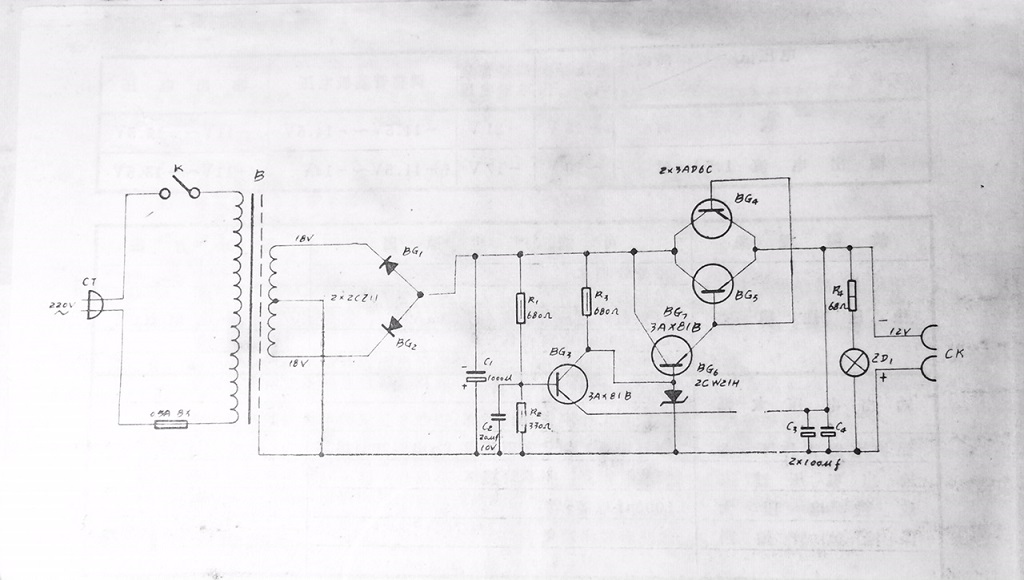

天津产原包装晶体稳压电源，直流稳压12V/1.5A。变压器为45W,18V+18V/1.5A.

照1, 照2， 照3, 照4, 照5 外尺寸:150X90X90mm.重2.2KG。

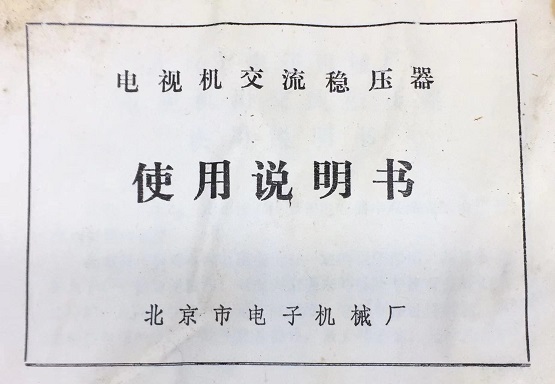

本机多为故障机，具体故障现象是输出电压过高，说明书指示是调整管老化故障，需自行更换，只建议有维修能力的人购买。

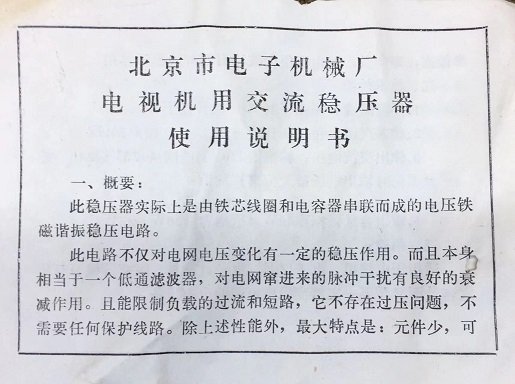

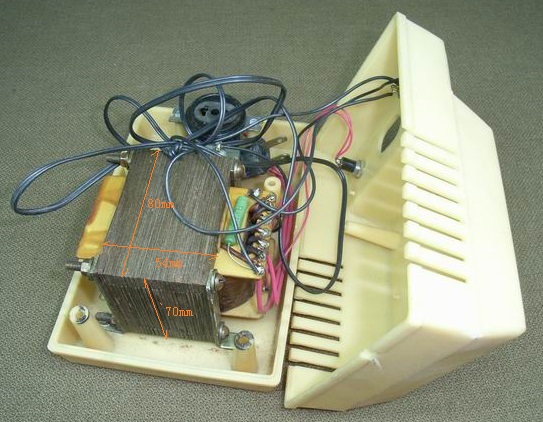

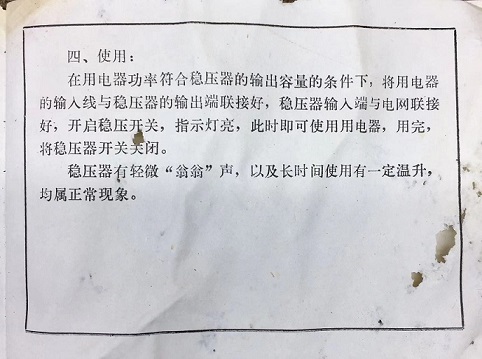

交流稳压器. 交流输入电压175V--245V,输出电压220V/+5%/-7%. 功率45W.

变压器外尺寸:80X54X70mm.估计铁芯功率80W。

照1, 照2, 照3, 照4, 照5, 照6, 照7, 照8

外尺寸:190X130X95mm.重2.7KG。

全新天线绝缘子, 强化玻璃棕黑色，长92MM，孔径8MM，一只重77克。

/

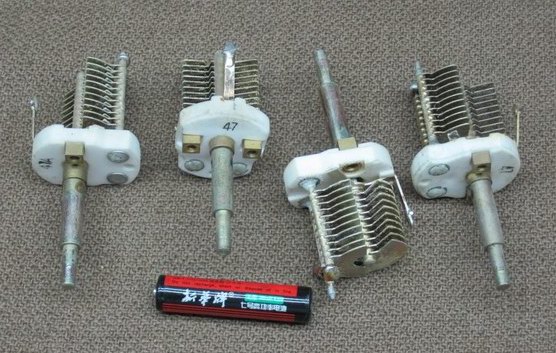

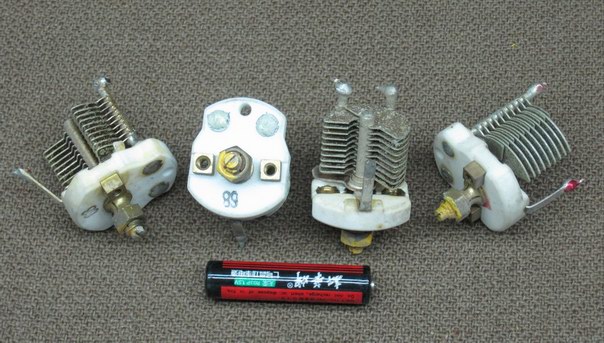

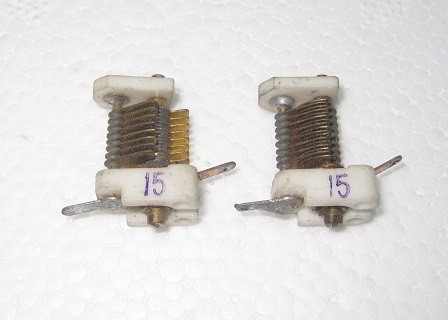

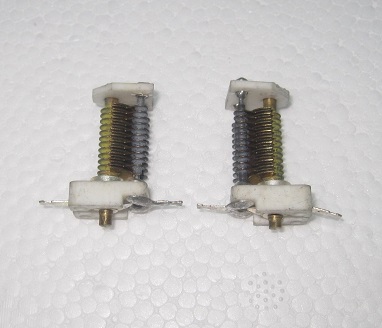

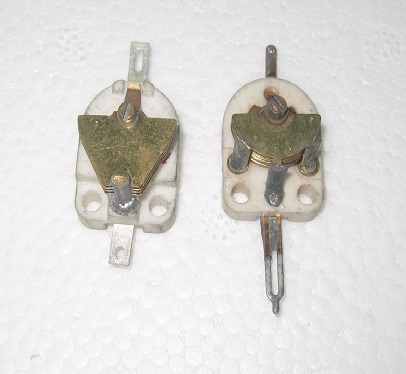

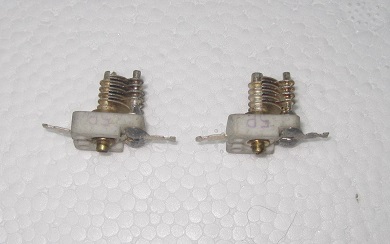

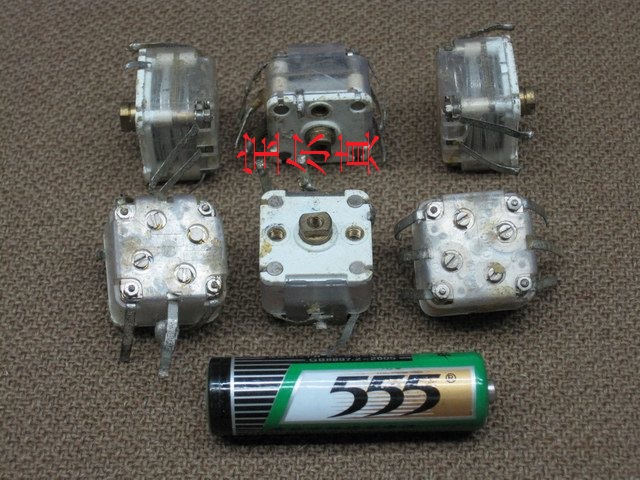

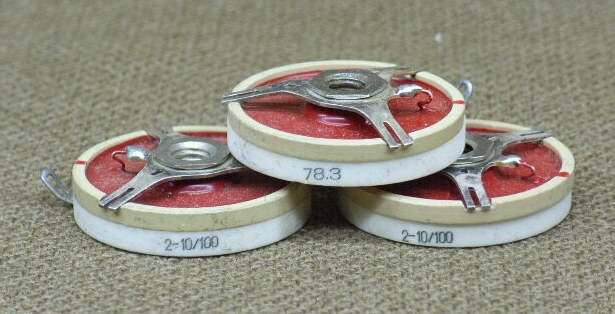

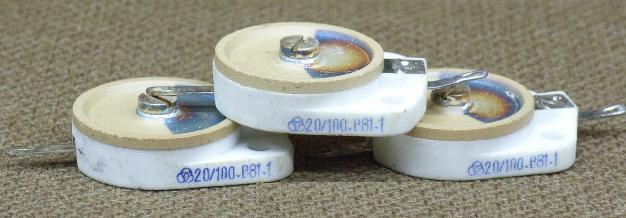

瓷介质微调 2/7P,3/10P,5/10P,5/15P,4.5/20P,5/20P,6/25P,7/25P,8/30P,15/45P,

15/47P

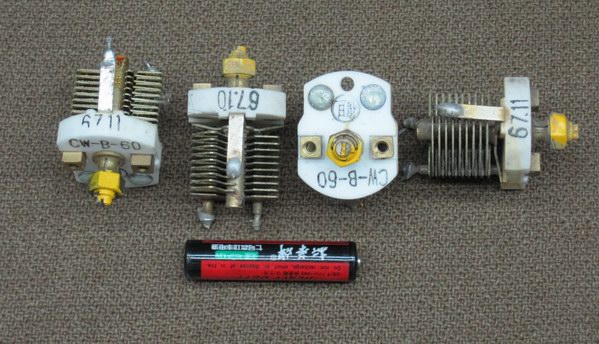

瓷介质微调 ----8P/60P/有5只

瓷介质微调 6P/51P/有20只

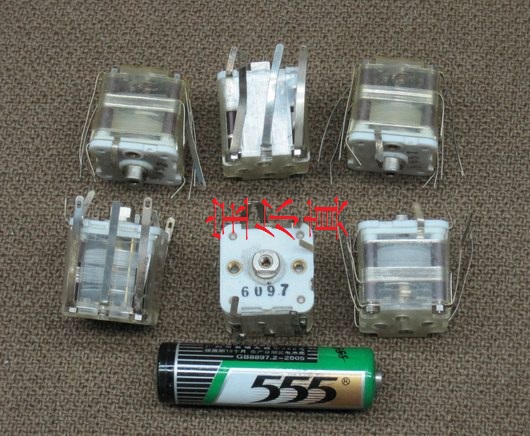

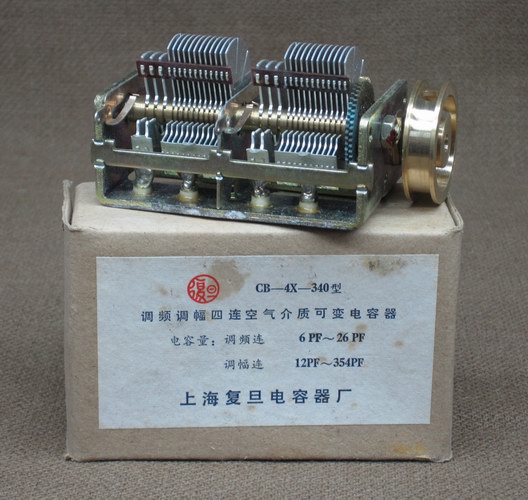

调频调幅4联空气可变电容,6P/26P X2，12P/354P X2
复旦83年产 CB-4X-340型。 有些部位生锈,盒子受潮发霉,但是本身功能完好,不影响使。

调频调幅4联空气可变电容,6P/26P X2，12P/354P X2
80年代产 CB-4X-340型。 有些部位生锈,盒子受潮发霉,但是本身功能完好,不影响使。

调频调幅4联空气可变电容,6P/26P X2，12P/354P X2
复旦83年产 CB-4X-340型。 有些部位生锈,盒子受潮发霉,但是本身功能完好,不影响使。

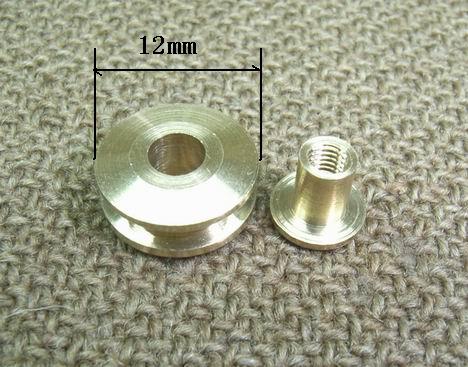

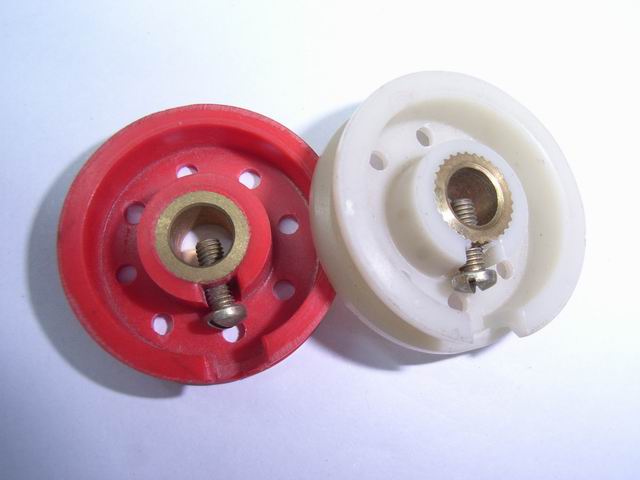

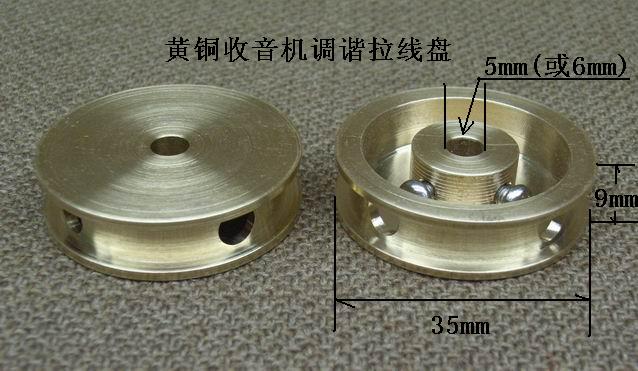

配本厂黄铜收音机调谐拉线盘 直径35mm

调频调幅4联空气可变电容,6P/26P X2，12P/354P X2
辽宁80年代产 CB-4X-340型。 有些部位生锈,盒子受潮发霉,但是本身功能完好,不影响使。

配本厂黄铜收音机调谐拉线盘 直径35mm

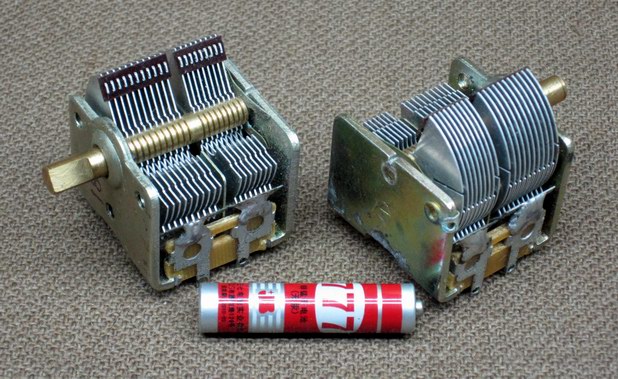

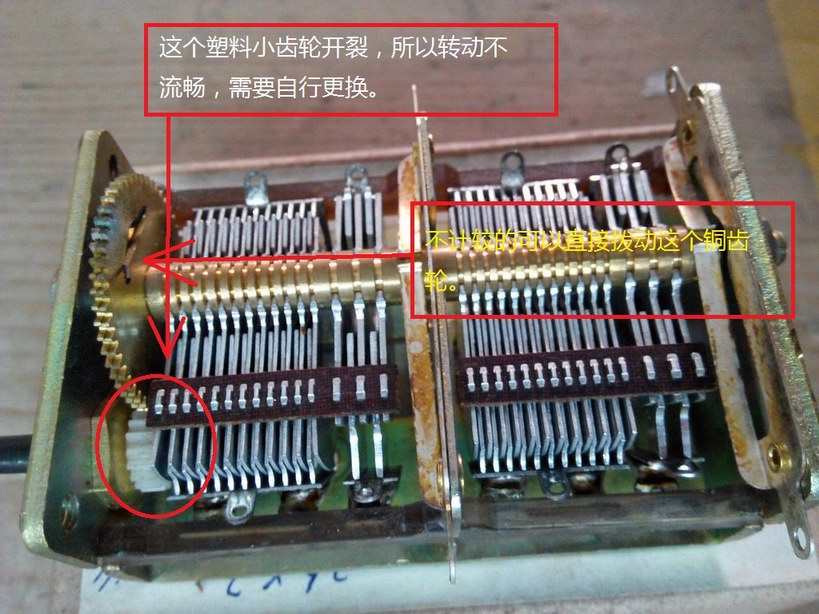

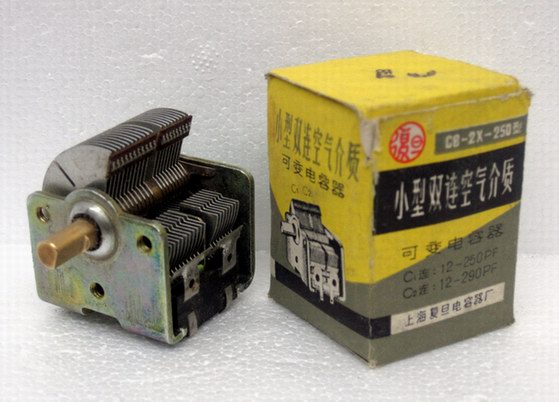

差容小型空气双联,CB-2-250,震荡连为12-250PF,调谐连为12-290PF。上世纪制造的产品,时间久远,个别部位有氧化,不碰片,不影响使用。

本件为瑕疵故障件，塑料齿轮开裂，转动不流畅，需要自行打理。有些生锈。

插口Φ9小灯6.3V/0.15A， 螺口Φ9小灯6.3V/0.15A， 插口小灯座 有些生锈

插口Φ9小灯座 有些生锈

1元/只

1.5元/只

2元/只

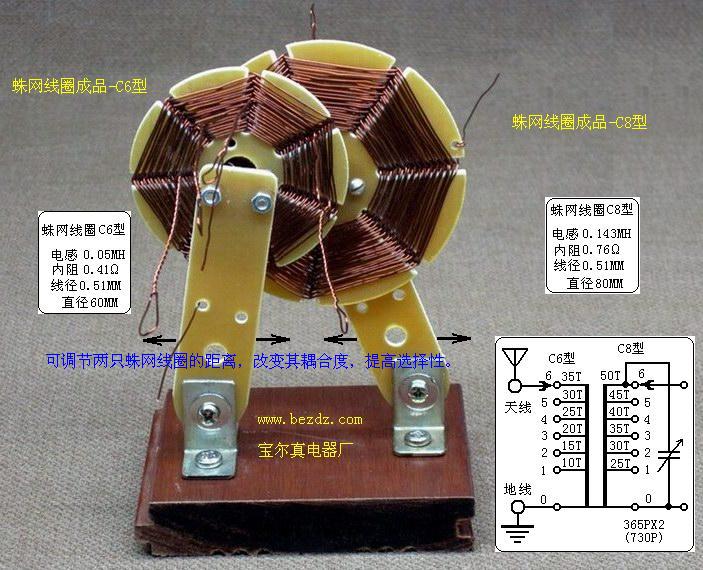

[1] 具有高的机械和高频性能,好的耐热性和耐潮性.线圈绕制简单使用方便.

[2] 可调节两只蛛网线圈的距离,改变其耦合度,提高选择性.

[3] 蛛网线圈有7个抽头,用6档分线器调整线圈匝数,达到最佳的接收效果.

已售完

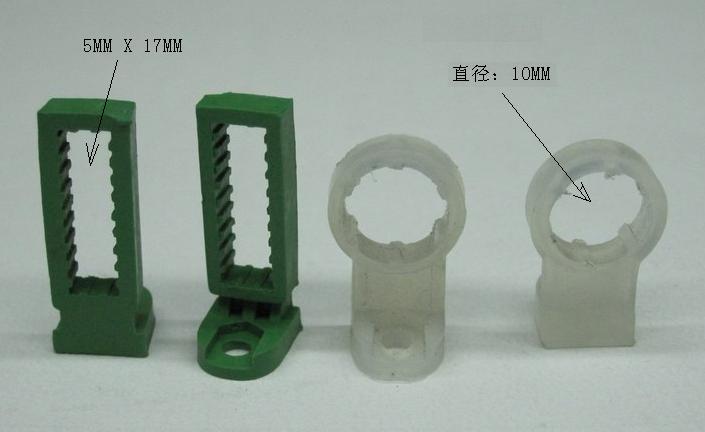

C6型线圈架 18元/只

C8型线圈架 20元/只

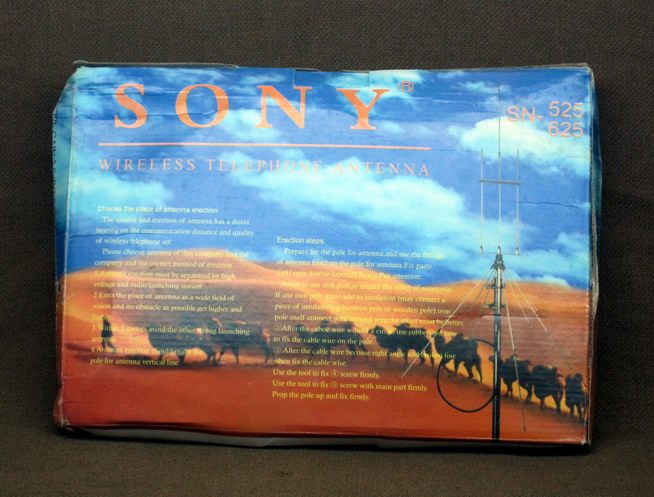

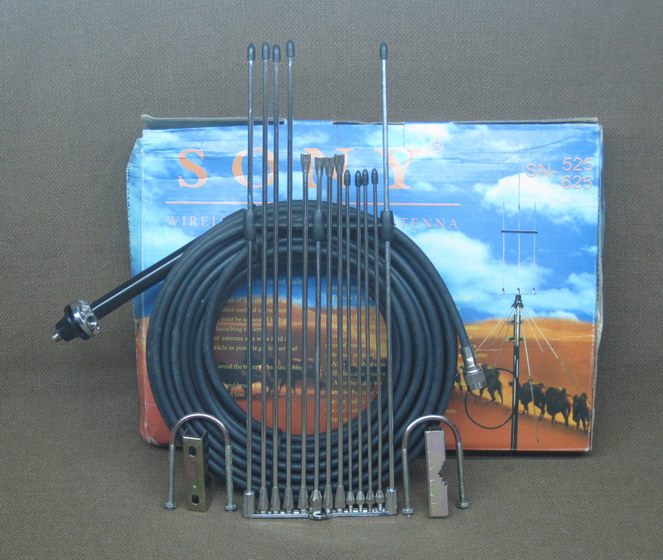

伞型收发天线 --- 照1，照2，照3.

增益3.0dB/3.5dB，承载功率50W，驻波比0＜1.2原配50欧低耗同轴电缆约18米线，

适用于无线电台,无线子母机功率收发,FM调频收音机天线均有明显效果.

不配支承杆,加包装重2KG.

2位2刀(轴径6mm,长15mm)进口镀银转换开关

5位2刀(轴径6mm,长15mm)进口镀银转换开关 可用做电子管收音机3波段开关

6位4刀二层(轴径6cm长34mm)进口镀银转换开关 可用做电子管收音机3波段开关

50微安电流表 ，带安装螺钉螺母。不带使用说明书，合格证。发货前均经过测试，包好。

适合矿石收音机测量信号强弱使用。

拆机 3V直流(满度15格)超小形电表

表头满度直流电流5MA。串联并联适当的电阻适合用在胆机的直流电压电流测量。

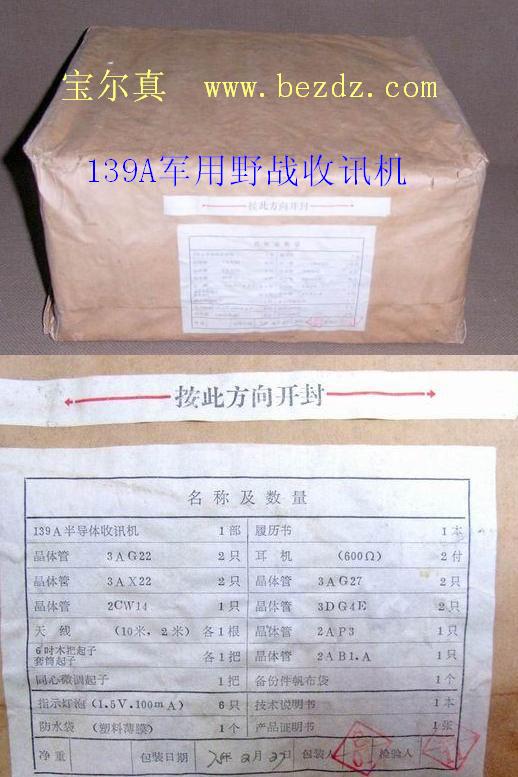

本品为70年代全新纸包139A军用野战收讯机。坚固耐用,继承了我军装备一贯的优良品质，虽然年代久远（30年前出厂的装备
但是依然保存得非常完好，接近全新。是供广大军品爱好者还有火腿收藏的佳品。 接收波段为：1.5mhz—18mhz，一次变频
额定电压为：10.5V，接7只1号电池供电，其中一只为照明灯供电。主要配件：
[1] 600欧阻抗军用耳机 2付. [2] 软天线2根，分别为10米和2米 .[3]防水塑料袋一个
[4]背负帆布袋一个. [5]修理工具一套. [6]维护备用零件一套 照1 ，照2 整机重6.5KG,加包装重7KG.

已售完
